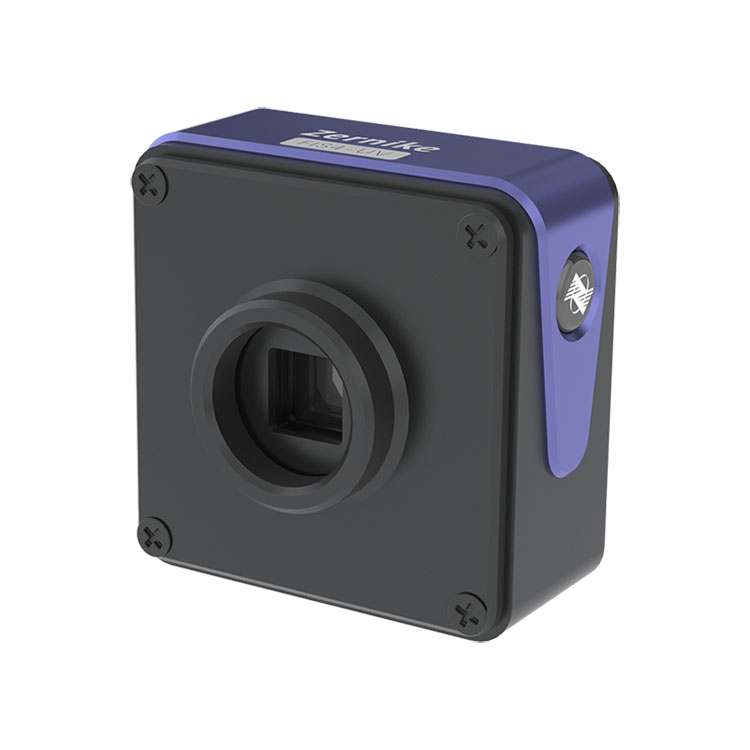

Capteur de front d'onde ultraviolet

Le capteur de front d'onde ultraviolet, doté d'une résolution de phase élevée de 2 NM RMS et d'une résistance aux vibrations extrêmement forte. Il dispose également d'une résolution de 512 × 512 pixels (262 144 points de phase), capable d'effectuer des mesures d'interférences au niveau du plan focal arrière. La technologie nécessite que la source lumineuse ait une faible cohérence et élimine le besoin de déphasage. Grâce au système d’imagerie ultraviolette, l’appareil est capable de mesurer le front d’onde en temps réel.

Spécification de l'article :

Caractéristique du capteur de front d'onde ultraviolet BOJIONG

◆ Spectre UV bande 200 nm ~ 450 nm

◆Ultra haute résolution de 512 × 512 (262 144) points de phase

◆ Auto-interférence lumineuse à canal unique, aucune lumière de référence requise

◆ Résolution de phase élevée de 2 nm RMS

◆Tout comme l'imagerie, construction de chemin optique simple et rapide

◆Prend en charge les faisceaux collimatés et les faisceaux non collimatés à NA élevée

◆ Performances anti-vibrations extrêmement fortes, pas besoin d'isolation optique des vibrations

 Application du capteur de front d'onde ultraviolet BOJIONG

Ce capteur de front d'onde ultraviolet BOJIONG est utilisé pour la mesure de l'aberration du système optique, l'étalonnage du système optique, la mesure de la forme de la surface plate (plaquette), la mesure de la forme de la surface sphérique optique, etc.

Détails du capteur de front d'onde ultraviolet BOJIONG

Capteur de front d'onde ultraviolet BOJIONG développé par une équipe de professeurs de l'Université du Zhejiang et de l'Université technologique de Nanyang de Singapour, avec une technologie nationale brevetée, il combine la diffraction et l'interférence pour obtenir une interférence de cisaillement transversal à quatre ondes commune, avec une sensibilité de détection et des performances anti-vibration supérieures. , et peut réaliser une interférométrie dynamique en temps réel et à grande vitesse sans isolation vibratoire. La mesure en temps réel montre une fréquence d'images de plus de 10 images. Dans le même temps, le capteur FIS4 a une résolution de phase ultra-élevée de 512 × 512 (260 000 points de phase), la bande de mesure couvre 200 nm ~ 15 μm, la sensibilité de mesure atteint 2 nm et la répétabilité de mesure est meilleure que 1/1000λ ( RMS). Il peut être utilisé pour l'analyse de la qualité du faisceau laser, la détection du champ d'écoulement plasma, la mesure en temps réel de la distribution du champ d'écoulement à grande vitesse, l'évaluation de la qualité de l'image du système optique, la mesure du profil microscopique et l'imagerie de phase quantitative des cellules biologiques.
