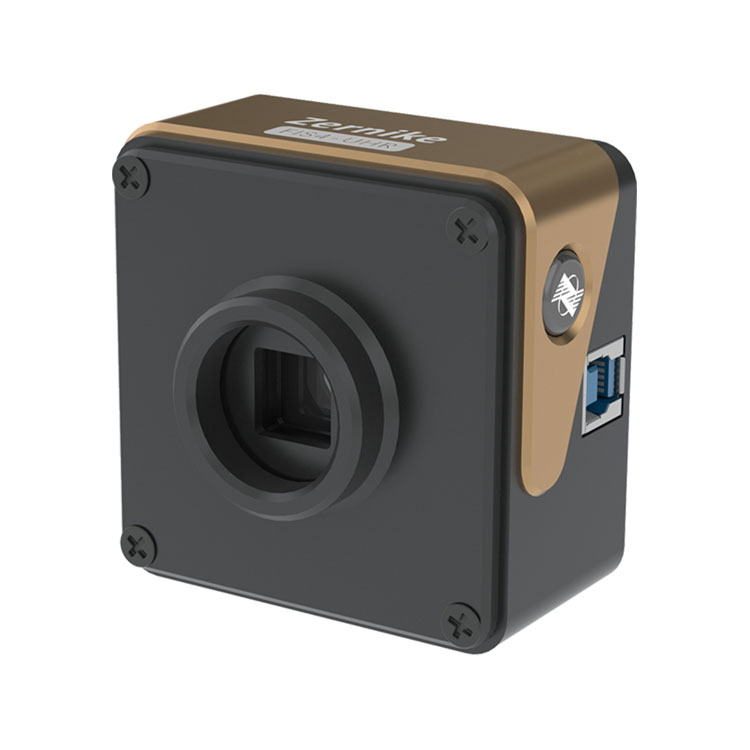

Capteur de front d'onde ultra haute résolution

Le capteur de front d'onde ultra haute résolution, avec sa résolution ultra haute de 512 × 512, atteint une précision de niveau nanométrique dans les données, garantissant une couverture complète pour une analyse détaillée. Sa large plage de réponse spectrale de 400 à 1 100 nanomètres le rend adapté à diverses sources lumineuses. De plus, il offre un affichage des résultats 3D en pleine résolution en temps réel à une fréquence de 10 images par seconde, offrant une vue dynamique et immédiate des données du front d'onde. Cela en fait une solution complète pour les besoins de détection et de mesure du front d’onde.

Spécification de l'article :

Caractéristique du capteur de front d'onde ultra haute résolution BOJIONG

◆Ultra haute résolution de 512 × 512 (262 144) points de phase

◆ Auto-interférence lumineuse à canal unique, aucune lumière de référence requise

◆Tout comme l'imagerie, construction de chemin optique simple et rapide

◆ Bande à large spectre de 400 nm à 1 100 nm

◆ Résolution de phase élevée RMS de 2 nm

◆résistance aux vibrations ultra-élevée, pas besoin d'isolation optique des vibrations

◆Prend en charge les faisceaux collimatés et les grands faisceaux convergés NA

 Application du capteur de front d'onde ultra haute résolution BOJIONG

Ce capteur de front d'onde ultra haute résolution BOJIONG utilisé dans la détection du front d'onde du faisceau laser, l'optique adaptative, la mesure de la forme de la surface, l'étalonnage du système optique, la détection de fenêtre optique, le plan optique, la mesure de la forme de la surface sphérique, la détection de la rugosité de la surface.

Détails du capteur de front d'onde ultra haute résolution BOJIONG

BOJIONGCapteur de front d'onde ultra haute résolution développé par une équipe de professeurs de l'Université du Zhejiang et de l'Université technologique de Nanyang de Singapour, avec une technologie nationale brevetée, il combine la diffraction et l'interférence pour obtenir une interférence de cisaillement transversal à quatre ondes commune, avec une sensibilité de détection et des performances anti-vibration supérieures. , et peut réaliser une interférométrie dynamique en temps réel et à grande vitesse sans isolation vibratoire. La mesure en temps réel montre une fréquence d'images de plus de 10 images. Dans le même temps, le capteur FIS4 a une résolution de phase ultra-élevée de 512 × 512 (260 000 points de phase), la bande de mesure couvre 200 nm ~ 15 μm, la sensibilité de mesure atteint 2 nm et la répétabilité de mesure est meilleure que 1/1000λ ( RMS). Il peut être utilisé pour l'analyse de la qualité du faisceau laser, la détection du champ d'écoulement plasma, la mesure en temps réel de la distribution du champ d'écoulement à grande vitesse, l'évaluation de la qualité de l'image du système optique, la mesure du profil microscopique et l'imagerie de phase quantitative des cellules biologiques.
