Capteur de front d'onde FIS4 Ultraviolet 200-400 nm

Capteur de front d'onde FIS4 Ultraviolet 200-400 nm

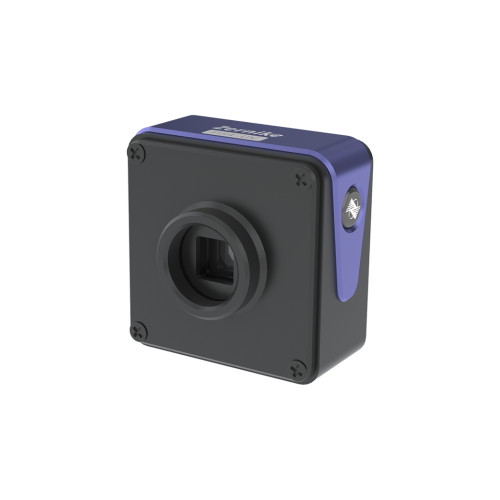

LeBojiongCapteur de front d'onde UV FIS4 200-400 nm est un instrument spécialisé conçu pour les mesures de haute précision dans les bandes UV de 200 à 400 nm et UV profondes. En utilisant un module de détection amélioré par UV et une optique résistante aux UV, le capteur maintient une résolution spatiale à ultra-high 512 × 512 et une précision de mesure de phase RMS 2 nm même à courtes longueurs d'onde. En utilisant un algorithme de réduction de réseau codé au hasard et de reconstitution haute performance, leCapteur de front d'onde UV FIS4Offre une immunité d'interférence supérieure, des performances de mesure précises et une large compatibilité industrielle, permettant une application stable dans une variété de scénarios complexes.

BojiongCapteur de front d'onde UV FIS4 200-400 nm Introduction

TilBojiong  Capteur de front d'onde FIS4 Ultraviolet 200-400 nm est la nouvelle génération de l'équipement d'inspection optique de haute précision de notre entreprise. Il est conforme aux normes du système de gestion de la qualité ISO 9001 et est certifié par le China Institute of Metrology (NIM). Il est livré avec une garantie de qualité d'un an. Le Capteur de front d'onde UV FIS4Utilise une structure interféromée UV Common Path UV unique et une conception optique à haute dynamique, résultant en une excellente résistance aux vibrations et stabilité. Sans mesures d'isolement des vibrations supplémentaires, il fournit des mesures hautement reproductives et fiables dans des applications exigeantes telles que l'étalonnage optique de la machine de lithographie, la micromachining UV et les tests biochimiques. Le fonctionnement du plug-and-play assure un fonctionnement et une maintenance faciles.

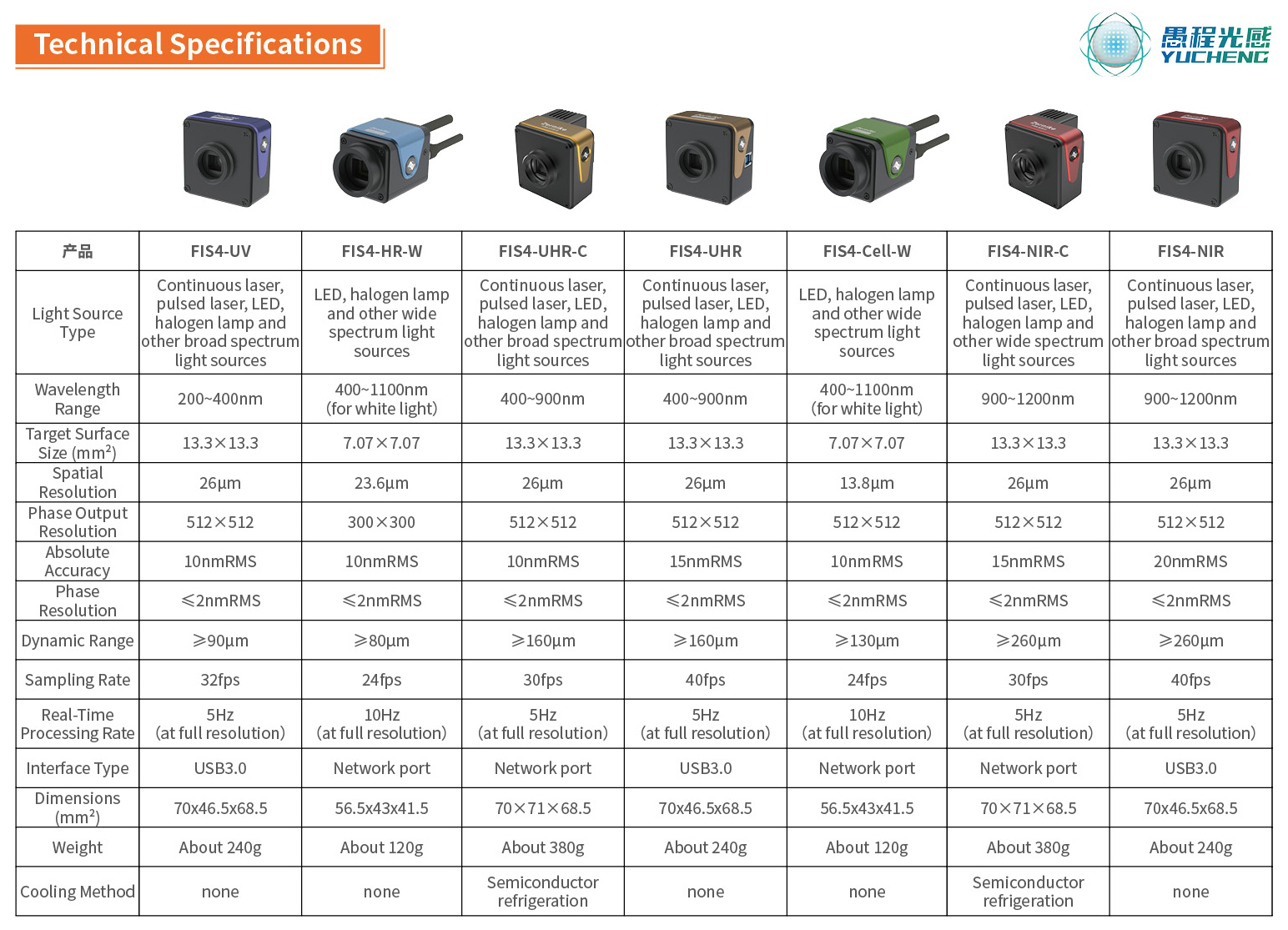

BojiongCapteur de front d'onde UV FIS4 200-400 nm Paramètre (spécification)

BojiongCapteur de front d'onde UV FIS4 200-400 nm Fonctionnalité et application

Depuis 2006, l'équipe du professeur Yang Yongying à l'Université de Zhejiang a consacré 17 ans au développement de la série FIS4 à large spectrecapteurs de front d'onde, basé sur une architecture d'interférométrie de chemin commun et des algorithmes de reconstruction du front d'onde en temps réel. Les capteurs offrent les caractéristiques clés suivantes:

· Aucune isolation de vibration optique requise, assurant une forte adaptabilité environnementale

· Jusqu'à 2 nm RMS de la résolution de phase pour une précision exceptionnelle

· La conception du chemin optique unique élimine le besoin de référence, permettant un fonctionnement en fiche

· Conception compacte pour une intégration et un déploiement faciles

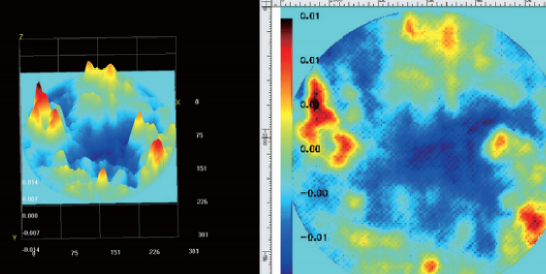

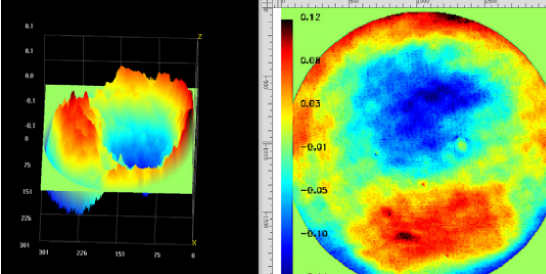

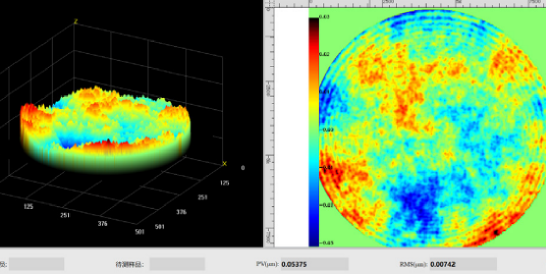

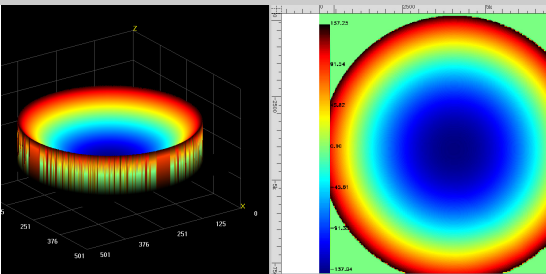

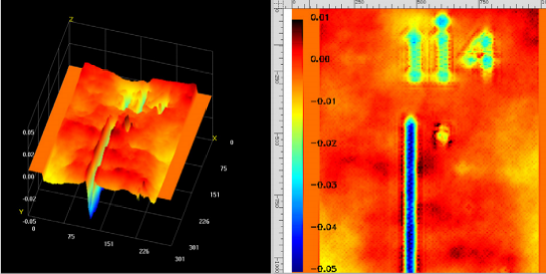

LeCapteur de front d'onde FIS4 Ultraviolet 200-400 nmest conçu pour les applications dans le traitement optique de précision, la défense et la fabrication de semi-conducteurs. Avec une haute résolution de points de phase de 512 × 512 (262 144), une large réponse spectrale de 200 à 400 nm et un affichage 3D en temps réel entièrement réel, il fournit une solution de détection d'onde hautement fiable pour les applications telles que la mesure d'aberration optique du système optique, l'analyse de surface optique de la surface spherical.

BojiongCapteur de front d'onde UV FIS4 200-400 nm Application

BojiongCapteur de front d'onde UV FIS4 200-400 nm Détails

Le Capteur de front d'onde FIS4 Ultraviolet 200-400 nmest basé sur la technologie brevetée de diffraction à quatre ondes codée au hasard, permettant une véritable mesure d'auto-interférence à faisceau unique. Cette technologie simplifie considérablement la structure du chemin optique et prend en charge non seulement les sources de lumière laser, mais également les sources de lumière à large spectre telles que les LED et les lampes halogènes.Capteur de front d'onde UV FIS4 a une excellente résistance à l'interférence environnementale et peut atteindre une mesure stable avec une précision nanométrique dans des environnements expérimentaux ordinaires sans dispositifs d'isolement des vibrations. Par rapport aux capteurs Hartmann basés sur des réseaux de microlens, leCapteur de front d'onde UV FIS4 Atteint des améliorations significatives dans les dimensions de performances multiples: résolution de points de phase plus élevée (jusqu'à 262 144 points), plage d'adaptation spectrale plus large, plage dynamique de mesure plus grande et avantages évidents des performances complètes des coûts.

Fig.

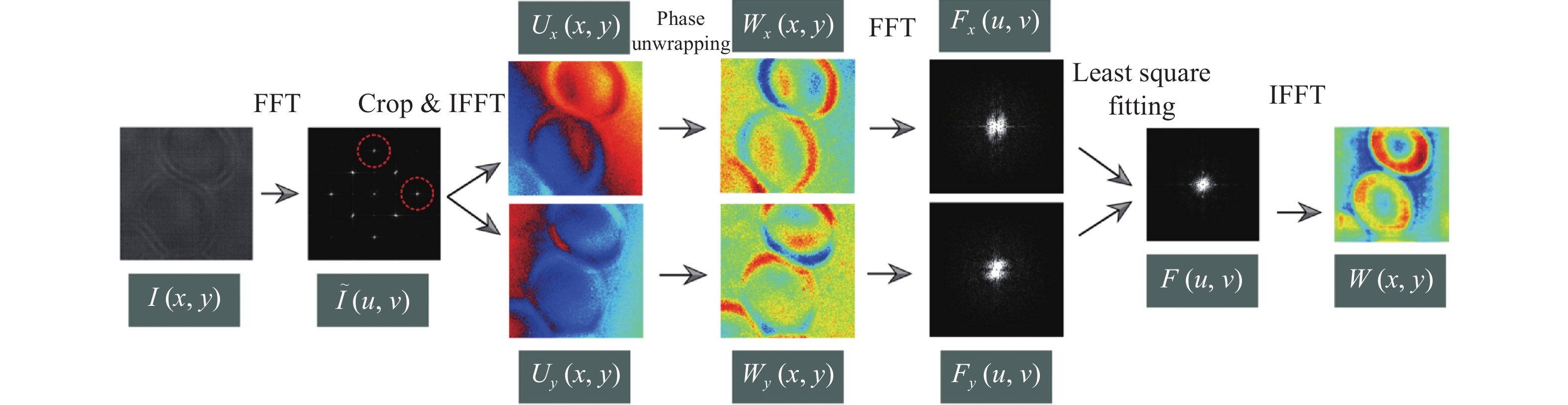

Fig.2. Reconstruction du front d'onde carré de laleast à partir d'interférogramme de cisaillement latéral à quatre ondes

LeSense du front d'onde FIS4r est devenu un outil de précision puissant et très polyvalent dans la recherche scientifique et l'inspection industrielle, en raison de sa structure compacte, de sa robustesse environnementale élevée, de sa excellente résolution temporelle et de sa forte compatibilité avec les systèmes de microscopie existants. Initialement, il a été principalement utilisé dans les scénarios de test d'atelier optique traditionnels, notamment le profilage de surface des éléments optiques, l'évaluation de la qualité du faisceau laser et la correction du système d'optique adaptative. Aujourd'hui, sa portée d'application s'est considérablement développée, englobant divers champs de pointe tels que l'imagerie biomédicale, la localisation des nanoparticules, la caractérisation de la métasurface et même la mesure du gradient de température.

LeCapteur de front d'onde FIS4 Comprend une conception hautement intégrée, permettant une intégration facile avec diverses plates-formes de microscopie pour un déploiement rapide. Cet excellente performance anti-vibration assure une précision de mesure interférométrique stable et une répétabilité même dans des environnements difficiles. L'appareil prend en charge l'acquisition d'un front d'onde à exposition unique, capturant de manière fiable des processus dynamiques rapides pour la recherche de phénomènes transitoires. Dans les applications biomédicales, FIS4 a réussi à permettre une imagerie en temps réel à haute résolution sans étiquette de diverses cellules vivantes, y compris les cellules COS-7, HT1080, RPE, CHO, HEK et neuronales COS-7, HT1080, RPE, CHO, HEK et neuron - fournissant un outil puissant pour les études de dynamique cellulaire.

De plus, leCapteur de front d'onde FIS4 soutient l'imagerie de retard de phase, qui peut générer des images à contraste élevé de tissus biologiques anisotropes et de structures subcellulaires, telles que les fibres de collagène et les réseaux de cytosquelettes. dans la recherche multispectrale et interdisciplinaire. Au cours des dernières années,    Capteur de front d'onde FIS4 a également trouvé des applications importantes dans la recherche de nouveaux matériaux, tels que la modulation de la métasurface et la caractérisation des propriétés optiques des matériaux bidimensionnels, reflétant pleinement ses valeurs diverses et son potentiel dans les domaines de l'optique avancée et de la science des matériaux.
