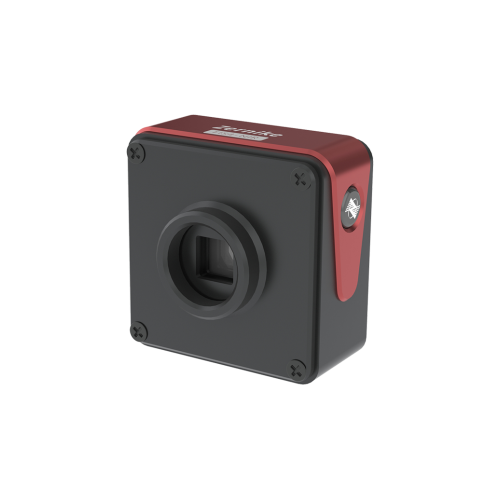

FIS4 Capteur de front d'onde proche infrarouge 900-1200 nm

Fis4Capteur de front d'onde proche infrarouge 900-1200 nm

LeBojiong Capteur de front d'onde FIS4 NIR 900-1200 nm est spécialement conçu pour la mesure de précision dans la bande de longueur d'onde de 900 à 1700 nm. Il adopte une technologie d'interférométrie de cisaillement latérale à quatre ondes profondément optimisée et un module de détection amélioré à l'infrarouge, atteignant une résolution spatiale ultra-élevée de 512 × 512 et une sensibilité en phase de 2 nm RMS dans la plage spectrale proche infrarouge. Le capteur dispose d'une grande plage dynamique de ≥260 μm, permettant une analyse précise des aberrations fortes et des fronts d'onde raides tout en supprimant efficacement l'interférence de mouche laser. Équipé d'un revêtement anti-réfléchissant en bande en bande et d'une structure anti-vibration de chemin commun, il peut effectuer des mesures stables et hautement répétables sans isolement de vibrations dans des scénarios tels que le traitement laser, les tests d'intégration du système optique et la métrologie des semi-conducteurs, fournissant un support de données fiable pour la conception optique infrarouge et la fabrication.

BojiongFis4 Nir capteur de front d'onde 900-1200 nm Introduction

LeBojiong Fis4Capteur de front d'onde proche infrarouge 900-1200 nm est la nouvelle génération de l'équipement d'inspection optique de haute précision de notre entreprise, avec une excellente résistance aux vibrations et des capacités de mesure du front d'onde en temps réel. LeFis4Capteur de front d'onde proche infrarouge 900-1200 nm au système de gestion de la qualité ISO 9001 et est certifié par le China Institute of Metrology (NIM). Il est livré avec une garantie d'un an. LeCapteur de front d'onde FIS4 NIR est plug-and-play, facile à utiliser et à peu de maintenance, améliorant efficacement l'efficacité d'inspection et la fiabilité des systèmes optiques.

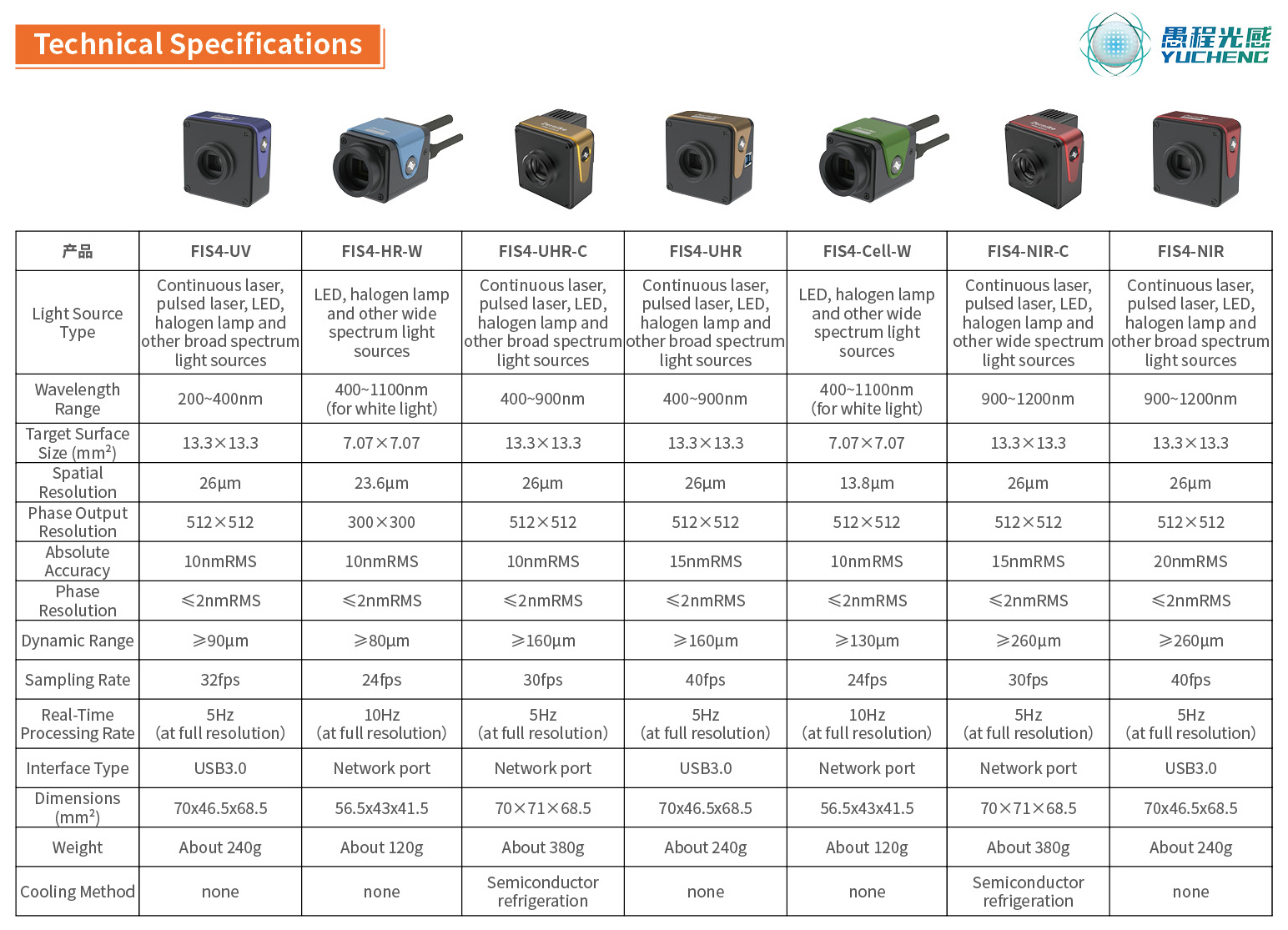

BojiongCapteur de front d'onde FIS4 NIR 900-1200 nm Paramètre (spécification)

BojiongCapteur de front d'onde FIS4 NIR 900-1200 nm Fonctionnalité et application

Depuis 2006, l'équipe du professeur Yang Yongying à l'Université de Zhejiang a lancé avec succès le spectre large FIS4 Capteur de front d'onde de série Basé sur la conception d'interférométrie des chemins communs et les algorithmes de reconstruction du front d'onde en temps réel après 17 ans de recherche et développement dédiés. Ce produit a les fonctionnalités exceptionnelles suivantes:

· Insolement anti-vibration et vibration et vibration: détection du front d'onde en temps réel peut être obtenue dans des environnements complexes sans avoir besoin d'une plate-forme d'isolement de vibration;

· Mesure à haute sensibilité: sensibilité au front d'onde jusqu'à 2 nm RMS, permettant une capture précise de petits changements de phases;

· Prif-and-play de chemin optique unique: conception d'origine unique de chemin optique sans lumière de référence, permettant une utilisation immédiate lors de l'opération de mise sous tension et pratique;

· Compact, léger et portable: seulement la taille d'un poing, facilitant l'intégration et l'utilisation du terrain.

LeFis4Capteur de front d'onde proche infrarouge 900-1200 nmest conçu pour la métrologie optique haut de gamme dans l'inspection industrielle, la recherche scientifique et les applications de défense. Avec une haute résolution de 512 × 512 (262 144) points de phase, ils permettent des mesures de front d'onde de haute précision dans la plage de 900 à 1200 nm et prennent en charge l'affichage 3D en temps réel des résultats à pleine résolution à 10 images par seconde. Le Capteur de front d'onde FIS4 NIR Peut être utilisé pour la mesure d'aberration des systèmes optiques, l'étalonnage du système optique, la mesure de la distribution interne du réseau des matériaux, la mesure du front d'onde des métasurfaces et des métallées, etc.

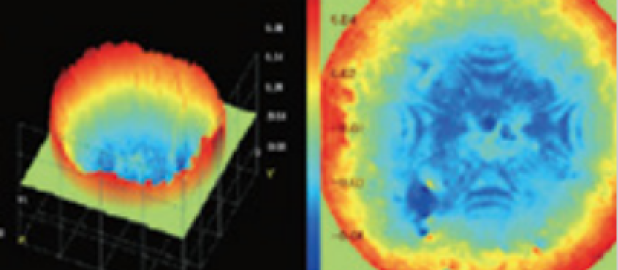

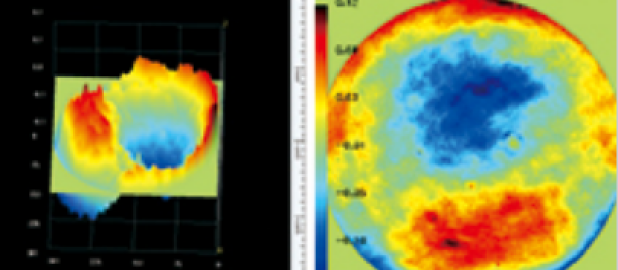

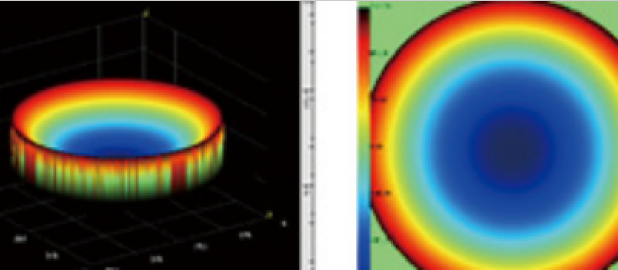

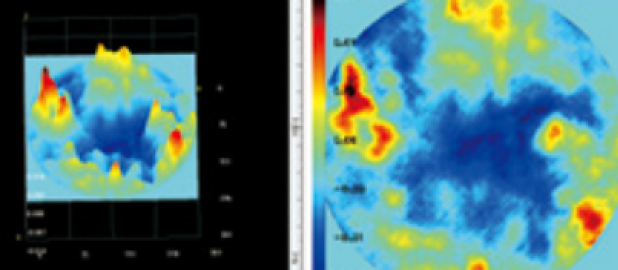

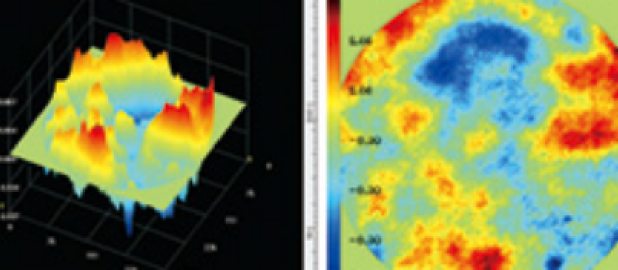

Bojiong Capteur de front d'onde FIS4 NIR 900-1200 nm  Application

Bojiong Capteur de front d'onde FIS4 NIR 900-1200 nm Détails

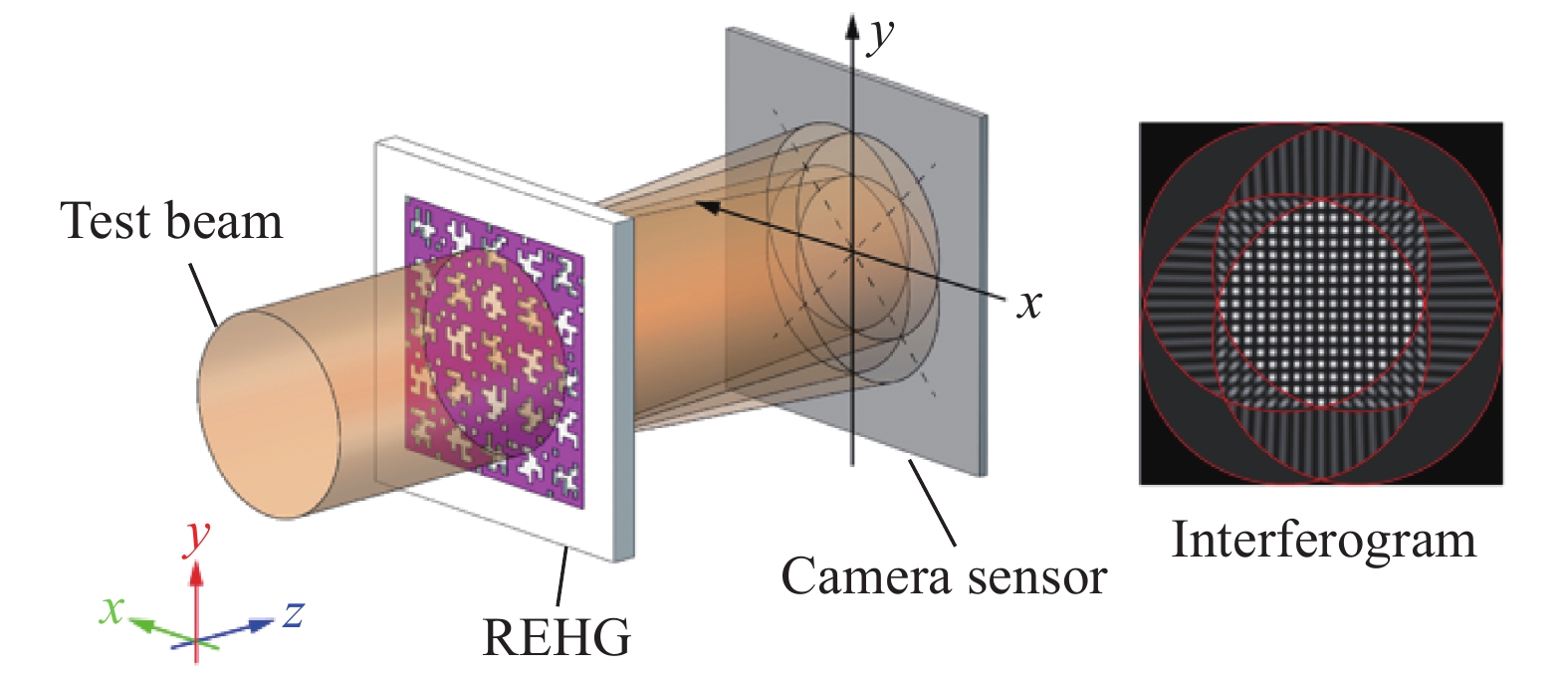

Le Fis4Capteur de front d'onde proche infrarouge 900-1200 nmUtilise la technologie de diffraction à quatre ondes à code aléatoire breveté à code aléatoire breveté, réalisant l'auto-interférence du front d'onde mesuré à l'aide d'un seul chemin lumineux. L'interférence se produit au plan de l'image arrière. Cette technologie réduit considérablement les besoins en cohérence de la source lumineuse, éliminant le besoin de déphasages et permettant des mesures d'interférométrie de haute précision avec des systèmes d'imagerie standard. Par rapport aux capteurs traditionnels de Hartmann basés sur des réseaux de microlens, le capteur du front d'onde FIS4 proche de 900 à 1200 nm excelle dans plusieurs indicateurs de performance clés: résolution de points de phase plus élevée, adaptabilité de la bande d'exploitation plus large et plus grande plage dynamique. Il offre également des performances coûteuses supérieures, offrant une solution fiable pour une large gamme de scénarios d'inspection optique de précision.

Fig.

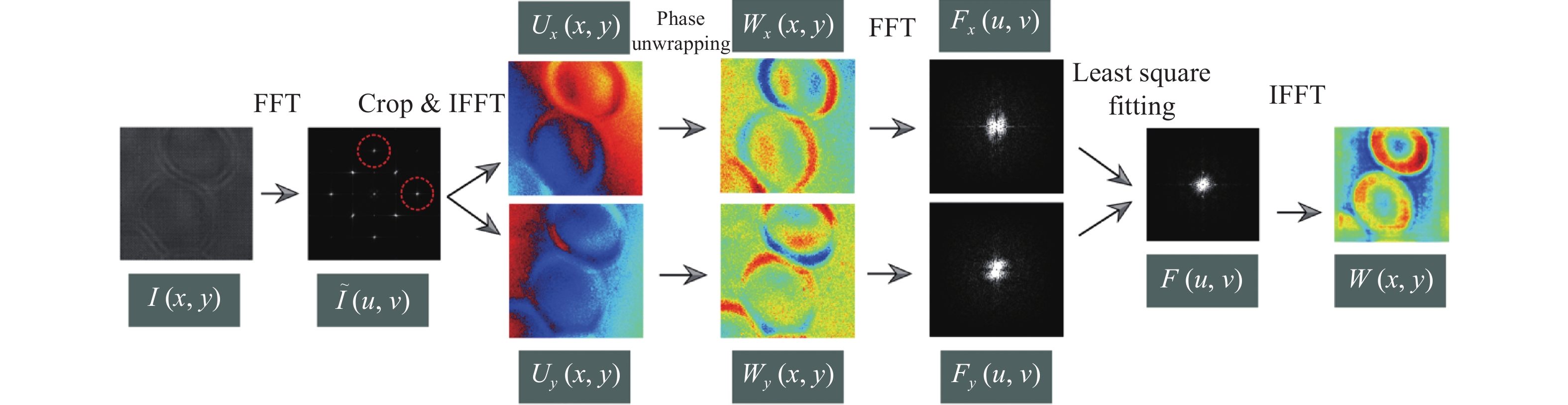

Fig.2. Reconstruction du front d'onde carré de laleast à partir d'interférogramme de cisaillement latéral à quatre ondes

LeFis4capteur de front d'onde est devenu un outil puissant et largement utilisé dans la recherche scientifique et l'industrie en raison de ses avantages tels que la structure compacte, la forte stabilité, la résolution temporelle élevée et la bonne compatibilité avec les systèmes de microscopie existants. Initialement, ce capteur a été principalement utilisé pour les tâches de détection dans les ateliers optiques traditionnels, y compris l'évaluation de la qualité des composants optiques, l'analyse du faisceau laser et la correction du système optique adaptatif. Par la suite, ses scénarios d'application se sont progressivement étendus à plusieurs champs de pointe tels que l'imagerie biomédicale, le positionnement des nanoparticules, la caractérisation de la métasurface et la mesure du gradient de température.

La conception mécanique compacte duFis4capteur de front d'onde Il lui permet d'être facilement intégré dans diverses plates-formes de microscopie existantes, tandis que son excellente robustesse garantit qu'une précision de mesure interférométrique élevée peut encore être maintenue même dans de forts environnements de vibration. Dans la recherche biomédicale, FIS4 a réussi à atteindre l'imagerie en temps réel sans étiquette de diverses cellules vivantes, telles que COS-7, HT1080, RPE, CHO, cellules HEK et neurones, fournissant un outil important pour la recherche sur la dynamique cellulaire.

De plus, leFis4capteur de front d'onde est également largement utilisé dans l'imagerie de retard de phase, révélant les tissus biologiques anisotropes et les structures subcellulaires, telles que les fibres de collagène et les cytosquelettes, à travers des images à contraste élevé. Cette technologie est en outre étendue à l'imagerie de phase dans les bandes infrarouges à rayons X, à l'onde moyenne (MWIR) et à ondes longues (LWIR), montrant son large potentiel dans les applications interdisciplinaires.
