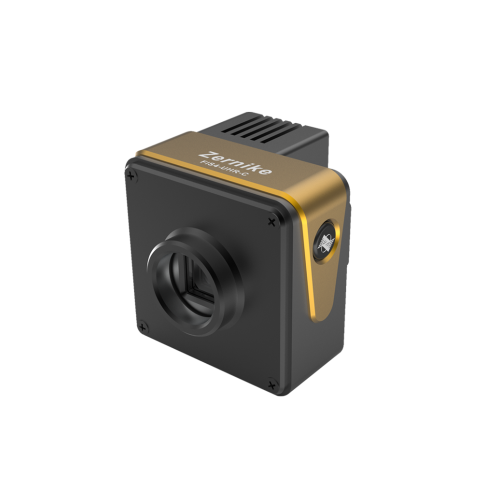

Capteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 Nm

Capteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 Nm

Le bojiongCapteur de front d'onde FIS4 Ultra-haute résolution(rversion efrigérée) 400-900 nm, s'appuyant sur la série UHR existante, intègre un système de refroidissement à semi-conducteur à haute efficacité, réduisant considérablement le bruit thermique du capteur sous un fonctionnement à long terme et à haut trame. Tirant parti de 512 × 512 points de détection de phase ultra-haute densité et contrôle précis de la température, il maintient la stabilité de mesure mieux que 1,5 Nm RMS à des températures ambiantes allant de -10 ° C à 45 ° C, ce qui le rend particulièrement adapté à des applications exigeantes telles que le diagnostic au laser haute puissance. Le capteur de front d'onde FIS4 Ultra-High-Righ-Resolution (version réfrigérée) 400-900NMSupports 5 images / deuxième sortie en temps réel de tous les paramètres et dispose de capacités d'analyse adaptative multi-bandes, offrant un support scientifique à faible dynamique fiable et à faible note pour la fabrication optique de précision et la recherche scientifique à pointe.

BojiongCapteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 Nm Introduction

Le bojiong Capteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 Nmest le nouvel instrument de mesure optique phare de notre entreprise, offrant des performances supérieures et une qualité fiable. Il adhère au système de gestion de la qualité ISO 9001 strict et est certifié par le China National Institute of Metrology (NIM) pour la traçabilité. Il est livré avec une garantie d'un an, garantissant l'exactitude et la fiabilité des données de mesure. Ce capteur utilise un système optique interférométrique propriétaire de path commun et un système de décomposition du front d'onde en temps réel, éliminant les déphasages traditionnels et les miroirs de référence. Ce système fonctionne de manière stable dans des environnements à haute vibration, permettant des mesures de front d'onde à ultra-résolution de 512 × 512. Avec une précision de mesure ultra-élevée de 2 nm RMS, une large plage dynamique de ≥160 μm et une sortie en temps réel à 5 ​​images / deuxième en temps réel de tous les paramètres, le capteur d'onde à ultra-haute résolution FIS4 (version réfrigérée) 400-900 NMM capture les changements d'onde transitoires et les aberrations élevées. LeCapteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 Nmest largement applicable à la mesure du front d'onde du faisceau laser, à l'optique adaptative, à la mesure de la surface plane, à l'étalonnage du système optique, à l'inspection de la fenêtre optique, à la mesure optique de la surface sphérique, à l'inspection de rugosité de surface et au micro-profilage de surface.

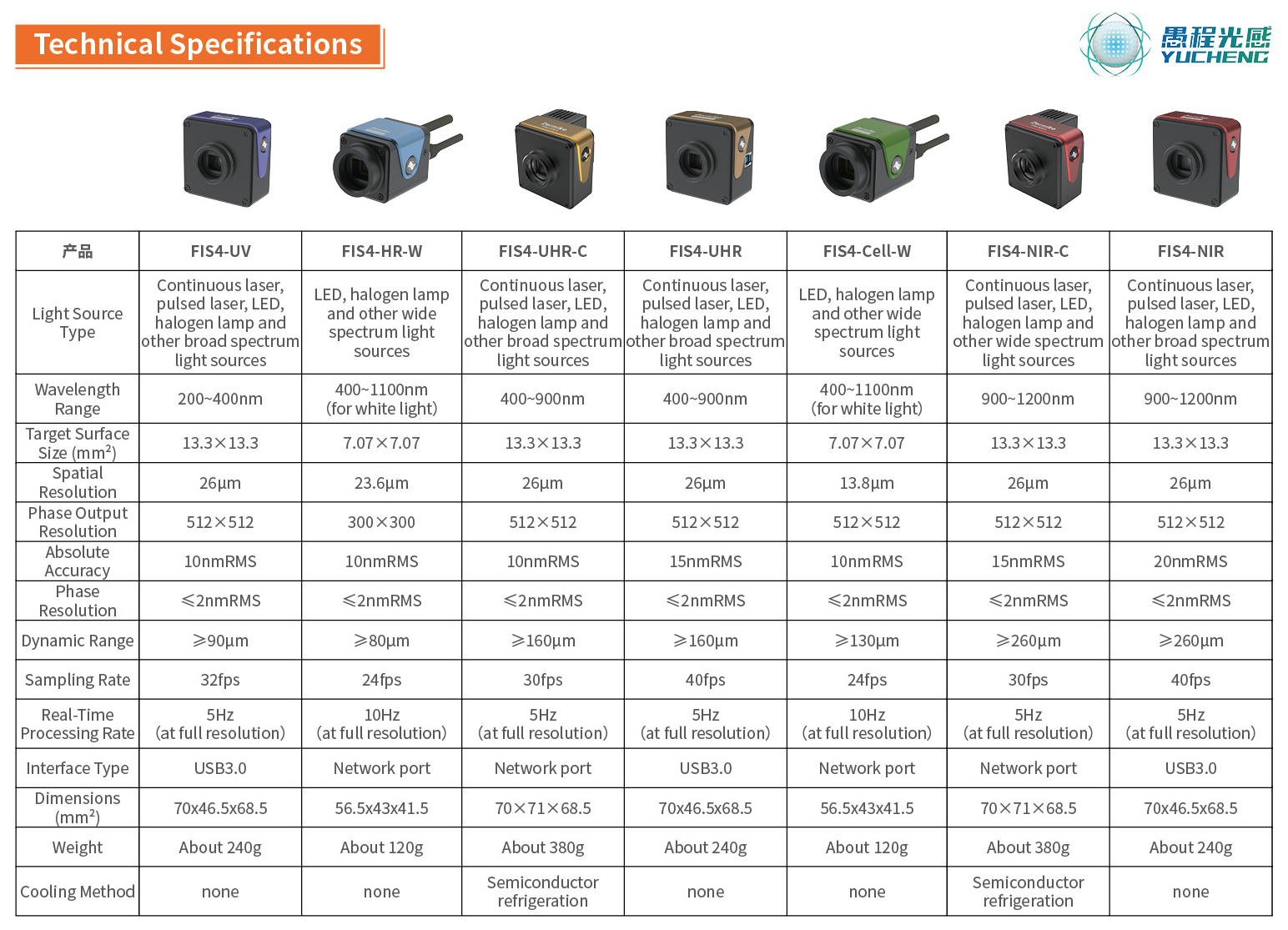

Bojiong Capteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 NmParamètre (spécification)

Bojiong Capteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 Nm Fonctionnalité et application

Depuis 2006, l'équipe du professeur Yang Yongying à l'Université de Zhejiang travaille sur la conception d'interférométrie des sentiers communs et les algorithmes de reconstruction du front d'onde en temps réel depuis 17 ans. L'équipe a lancé avec succès le capteur WaveFront de la série FIS4 à large spectre, marquant une percée majeure dans le champ de détection optique de haute précision de mon pays.

Ceultra- Capteur de front d'onde haute résolution (version réfrigérée) Utilise une architecture innovante à chemin d'optique unique, éliminant le besoin d'un chemin optique ou d'un déphaseur de référence, permettant une expérience vraiment plug-and-play. Ses performances exceptionnelles sont démontrées dans plusieurs dimensions: fonctionnement stable sans plate-forme d'isolement de vibration, capturant les données du front d'onde de haute précision en temps réel; Une sensibilité élevée de 2 nm RMS et une résolution de 512 × 512 (262 144 points de phase) permettent une visualisation claire des détails microscopiques dans l'objet testé; Et, dans un package compact de la taille d'un poing, il possède une large réponse spectrale de 400-900 nm et offre un écran d'onde 3D en temps réel à 5 ​​images par seconde. La série FIS4 est conçue pour exiger des scénarios de recherche scientifique et d'inspection industrielle de précision. Il peut servir avec précision plusieurs champs haut de gamme tels que l'analyse de la qualité du faisceau laser, le débogage du système d'optique adaptatif, la mesure de la surface du composant optique plan / sphérique, l'alignement du système optique et l'étalonnage, l'inspection de la fenêtre optique et la rugosité de surface et la caractérisation des micro-profils, fournissant un outil de mesure de base idéal pour la mesure optique moderne.

BojiongCapteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 Nm Application

BojiongCapteur de front d'onde FIS4 Ultra-haute résolution (version réfrigérée) 400-900 Nm Détails

LeFIS4 Wavefro Wavefro ultra-haute résolutionCapteur NT (version réfrigérée) 400-900 nmest basé sur une technologie de diffraction à quatre ondes codé à quatre ondes pondérée unique, qui peut atteindre l'auto-interférence du front d'onde dans un seul chemin optique, et l'effet d'interférence est directement formé sur le plan d'image arrière. Ce système réduit considérablement la dépendance à la cohérence de la source lumineuse et peut effectuer une mesure d'interférence de haute précision en conjonction avec une unité d'imagerie conventionnelle sans avoir besoin d'un déphi met. LeCapteur de front d'onde FIS4A une excellente résistance aux vibrations et une stabilité opérationnelle, et peut atteindre de manière stable la mesure du front d'onde au niveau du nanomètre même sans dispositif d'isolement de vibration. Par rapport aux capteurs Hartmann de type microlens traditionnels, le capteur de front d'onde FIS4 peut fournir un échantillonnage de point de phase plus dense, une plage d'adaptation spectrale plus large et une limite supérieure de mesure dynamique plus élevée, tout en conservant un coût plus compétitif, ce qui en fait une solution idéale pour exiger des scénarios de mesure optique.

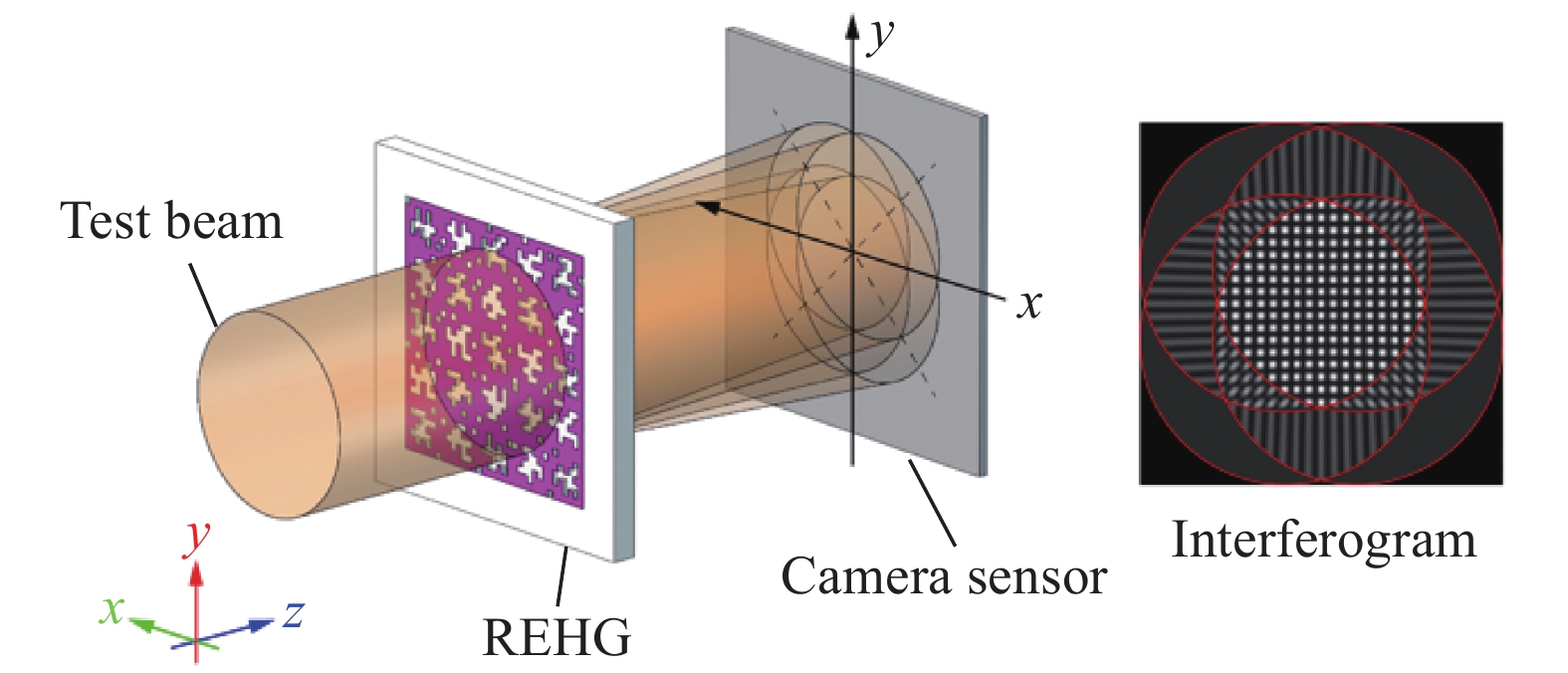

Fig.

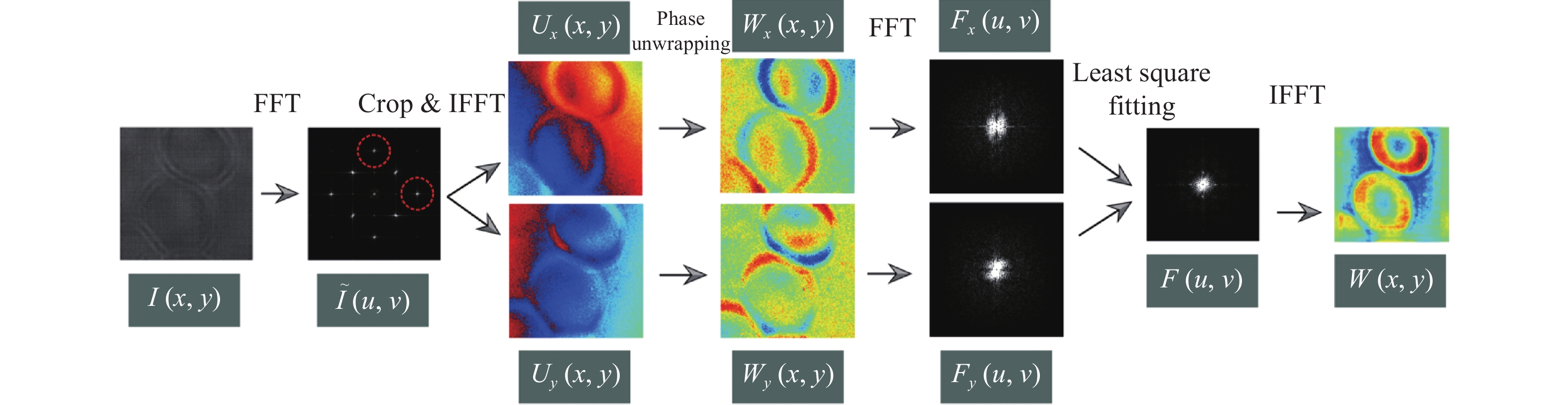

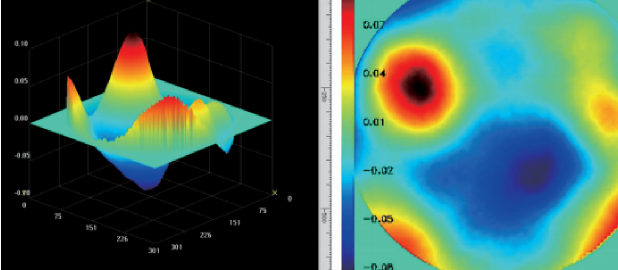

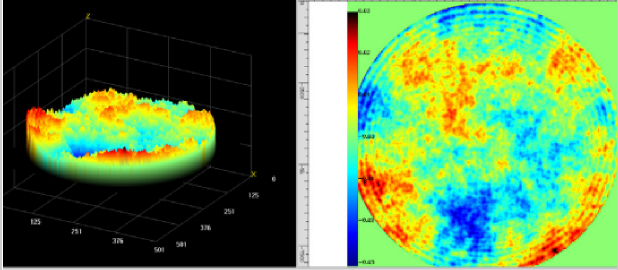

Fig.2.Least carré Reconstruction du front d'onde à partir d'interférogr de cisaillement latéral à quatre ondes

LeCapteur de front d'onde FIS4, avec sa conception hautement intégrée, son adaptabilité environnementale exceptionnelle, sa résolution temporelle supérieure et sa large compatibilité du système, est devenue une innovation révolutionnaire en métrologie optique. Ce produit démontre non seulement un grand potentiel dans la recherche scientifique, mais a également obtenu une grande reconnaissance dans les applications industrielles. Initialement utilisé pour l'inspection de précision dans les ateliers optiques traditionnels, leCapteur de front d'onde FIS4a réussi des champs spécialisés tels que les tests de surface des composants optiques, l'analyse de la qualité du faisceau laser et l'étalonnage du système d'optique adaptatif. Son application s'est désormais développée pour inclure des domaines de recherche de pointe tels que l'imagerie biomédicale, le suivi des nanoparticules, la caractérisation de la structure de la métasurface et la surveillance du champ de température, démontrant ses fortes capacités interdisciplinaires.

Grâce à sa conception mécanique compacte, leCapteur de front d'onde FIS4Peut être facilement intégré à divers systèmes d'imagerie de microscopie et à des plates-formes optiques complexes. Son architecture innovante, basée sur le principe de l'interférométrie de chemin commun, permet à l'appareil de maintenir la précision de mesure au niveau du nanomètre même dans des environnements à haute vibration, assurant un fonctionnement stable sans avoir besoin de dispositifs d'isolement de vibration supplémentaires. Le capteur présente également une reconstruction du front d'onde à exposition unique, permettant une capture précise de processus dynamiques à haute vitesse tels que le mouvement des fluides, les transitoires de particules et la transmission laser, et fournissant une analyse quantitative précise.

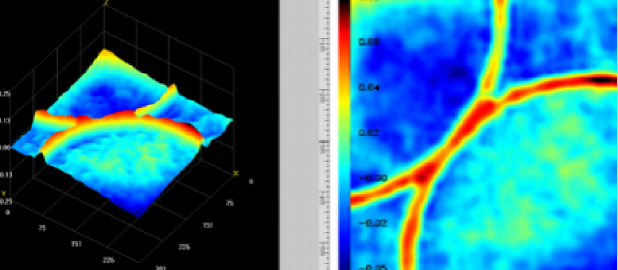

Dans la recherche biomédicale, le système FIS4 a réussi à atteindre l'imagerie de phase quantitative tridimensionnelle sans étiquette, à long terme, de cellules vivantes (y compris COS-7, HT1080, RPE, CHO, HEK et neurones primaires), réduisant considérablement la phototoxicité et fournissant une nouvelle approche technique pour étudier la dynamique cellulaire. La capacité d'imagerie en cas de phase du système permet également l'imagerie à contraste élevé des structures biréfringentes telles que les fibres de collagène et le cytosquelette, faisant progresser considérablement la recherche en mécanique tissulaire et pathologie.

Notamment, leCapteur de front d'onde FIS4L'architecture technique de la démonstration d'une évolutivité inter-bandes importante. Ses principes de conception ont été appliqués avec succès au développement de systèmes d'imagerie de phase dans les bandes de rayons X, d'infrarouge à moyennes moyennes (MWIR) et d'infrarouge à longue onde (LWIR), fournissant des solutions de mesure innovantes pour la science des matériaux, la gestion thermique et la sécurité de la défense nationale. Ces dernières années, le capteur a également trouvé une application généralisée dans des champs émergents tels que l'évaluation de la manipulation de la phase de métasurface et la caractérisation des propriétés optiques des matériaux bidimensionnels, démontrant sa valeur significative et sa large applicabilité en tant qu'outil de recherche fondamental.
