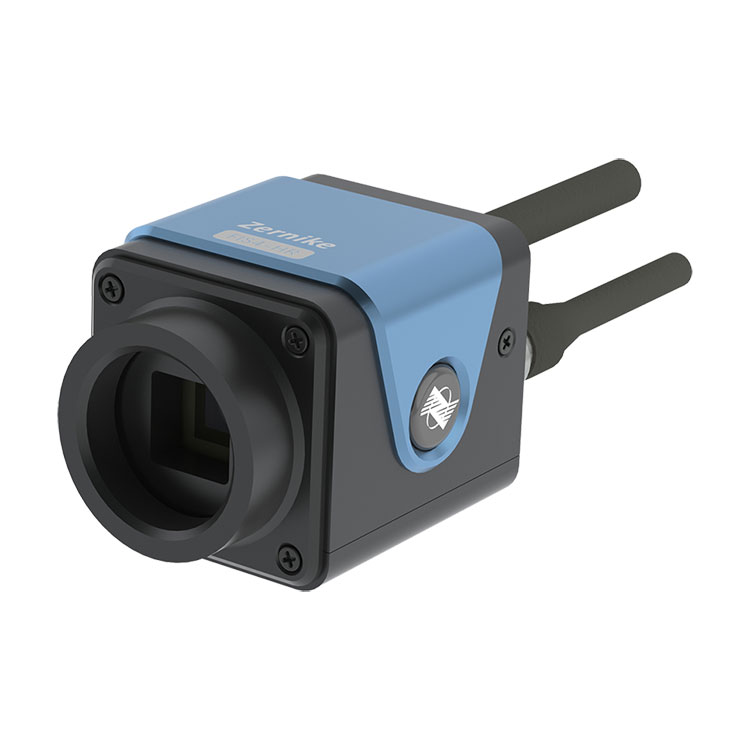

Capteur de front d'onde haute résolution

Le capteur de front d'onde haute résolution, qui affiche 10 images de résultats 3D pleine résolution en temps réel, offre une haute résolution de 300 × 300 (90 000) points de phase et une large réponse spectrale allant de 400 à 1 100 nm. Il convient aux applications telles que la détection du front d'onde du faisceau laser, l'optique adaptative, l'étalonnage du système optique, l'inspection des fenêtres optiques, la mesure de la forme des surfaces planes optiques, la mesure de la forme de la surface sphérique, la rugosité de la surface et la détection des micro-profils de surface, offrant ainsi une solution idéale. outil de détection et de mesure du front d’onde.

Spécification de l'article :

Caractéristique du capteur de front d'onde haute résolution BOJIONG

◆Prend en charge les faisceaux collimatés et les grands faisceaux convergés NA

◆Haute résolution de 300 × 300 (90 000) points de phase

◆ Auto-interférence lumineuse à canal unique, aucun miroir de référence requis

◆ Bande à large spectre de 400 nm à 1 100 nm

◆ Résolution de phase élevée RMS de 2 nm

◆résistance aux vibrations ultra-élevée, pas besoin d'isolation optique des vibrations

◆ Réaliser une construction simple et rapide de chemins de lumière d'interférence

 Application du capteur de front d'onde haute résolution BOJIONG

Ce capteur de front d'onde haute résolution BOJIONG est utilisé dans la détection du front d'onde du faisceau laser, l'optique adaptative, la mesure de la forme de la surface, l'étalonnage du système optique, la détection de fenêtre optique, le plan optique, la mesure de la forme de la surface sphérique, la détection de la rugosité de la surface.

Détails du capteur de front d'onde haute résolution BOJIONG

Capteur de front d'onde haute résolution BOJIONGH développé par une équipe de professeurs de l'Université du Zhejiang et de l'Université technologique de Nanyang de Singapour, avec une technologie nationale brevetée, il combine la diffraction et l'interférence pour obtenir une interférence de cisaillement transversal à quatre ondes commune, avec une sensibilité de détection et une anti-vibration supérieures. Performances et peut réaliser une interférométrie dynamique en temps réel et à grande vitesse sans isolation vibratoire. La mesure en temps réel montre une fréquence d'images de plus de 10 images. Dans le même temps, le capteur FIS4 a une résolution de phase ultra-élevée de 512 × 512 (260 000 points de phase), la bande de mesure couvre 200 nm ~ 15 μm, la sensibilité de mesure atteint 2 nm et la répétabilité de mesure est meilleure que 1/1000λ ( RMS). Il peut être utilisé pour l'analyse de la qualité du faisceau laser, la détection du champ d'écoulement plasma, la mesure en temps réel de la distribution du champ d'écoulement à grande vitesse, l'évaluation de la qualité de l'image du système optique, la mesure du profil microscopique et l'imagerie de phase quantitative des cellules biologiques.
