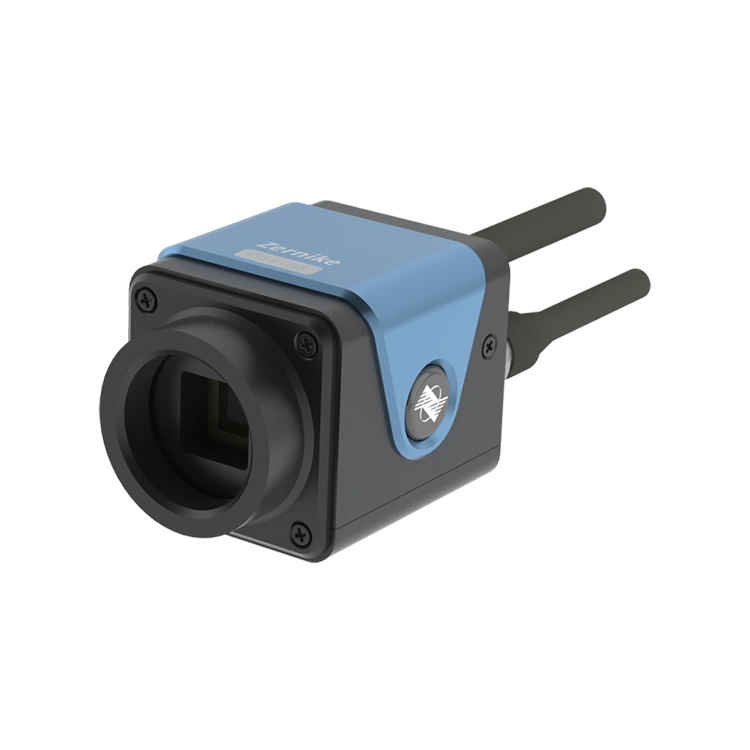

Détecteur FIS4 HR-W WAVEFRON

Présentation du détecteur d'ondes Bojiong Fis4 HR-W, un outil de mesure interférométrique très efficace méticuleusement conçu pour les applications de qualité industrielle, la recherche scientifique de pointe et le secteur de la sécurité nationale. Avec ses performances exceptionnelles, ce capteur offre aux utilisateurs des capacités de détection de front d'onde sans précédent, ce qui permet aux utilisateurs de diverses industries de réaliser des percées dans le domaine de la mesure de précision.

Ce capteur Bojiong possède une résolution étonnamment élevée de 300 × 300 (90 000) points de phase et une large plage de réponse spectrale de 400 à 1100 nm, garantissant une précision et une fiabilité exceptionnelles dans diverses applications de mesure optique. Son avantage technologique unique réside dans l'adoption de la technologie de diffraction à quatre ondes codé à quatre ondes, ce qui élimine le besoin d'opérations complexes de décalage de phase. L'auto-interférence du front d'onde peut être obtenu en une seule mesure et les modèles d'interférence sont générés directement en position du plan de l'image arrière.

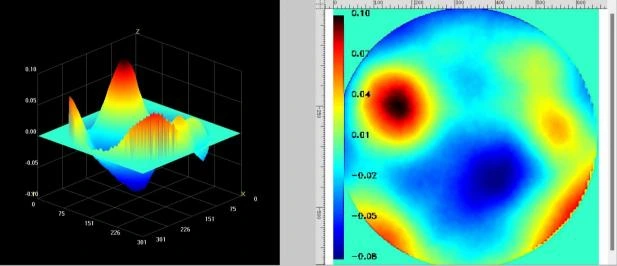

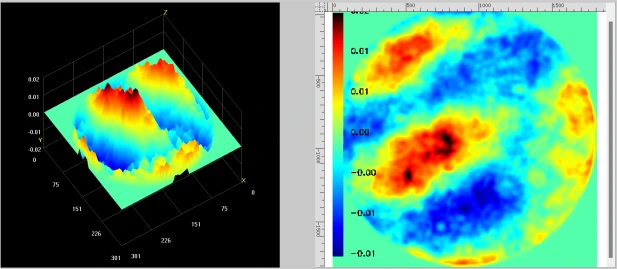

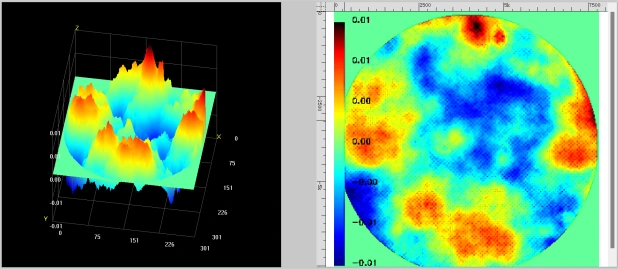

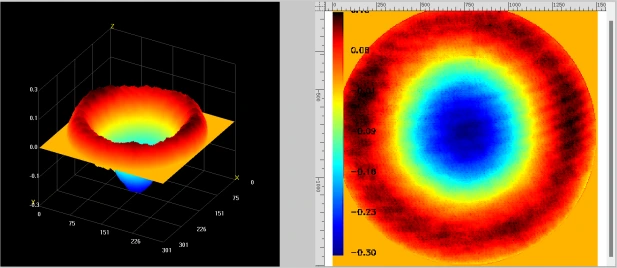

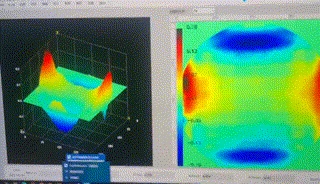

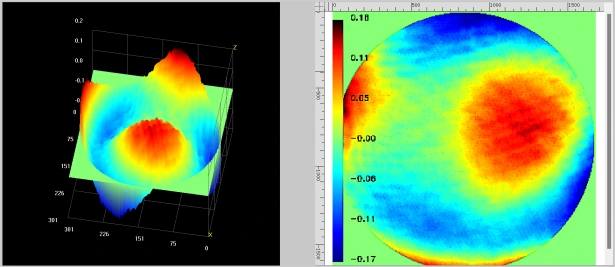

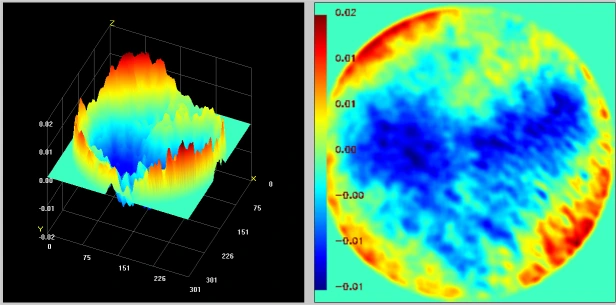

Encore plus impressionnant, le capteur Bojiong est capable d'afficher des résultats de mesure 3D en pleine résolution en temps réel, avec une fréquence d'images allant jusqu'à 10fps, présentant instantanément la topographie tridimensionnelle du front d'onde. Ce capteur est parfaitement adapté à la détection du front d'onde du faisceau laser, aux systèmes optiques adaptatifs, à l'étalonnage du système optique, à l'inspection de la fenêtre optique et à la mesure du plan optique et des formes sphériques. De plus, il peut détecter avec précision la rugosité de surface et les micro-profils, ce qui rend ses zones d'application extrêmement larges.

Le détecteur de front d'onde Bojiong Fis4 HR-W est facile à utiliser et possède une résistance et une stabilité à des vibrations ultra-élevées, offrant aux utilisateurs une solution de mesure de détection de front d'onde idéale. Il atteint des mesures de précision au niveau du nanomètre sans avoir besoin d'isolement des vibrations, améliorant considérablement l'efficacité et la précision de la mesure. Choisir Bojiong signifie choisir une nouvelle norme pour une mesure efficace, précise et stable du front d'onde.

Spécification

Fonctionnalité

◆ 100% développé au niveau national

◆ auto-interférence légère à un chemin à chemin, aucun miroir de référence requis

◆ large spectre 400 nm ~ 1100 nm

◆ Résolution de phase élevée RMS 2NM

◆ Fort résistance aux vibrations, pas besoin d'isolement des vibrations optiques

◆ Construction du chemin d'éclairage d'interférence facile et rapide

◆ prend en charge les poutres collimatées et les grandes poutres convergentes NA

 Application

Ce front d'onde Bojiong Fis4 Hr-W détecté dans la détection du front d'onde du faisceau laser, l'optique adaptative, la mesure de la forme de surface, l'étalonnage du système optique, la détection de la fenêtre optique, le plan optique, la mesure de la forme de surface sphérique, la détection de rugosité de surface

 Détails

Le détecteur Bojiong Fis4 HR-W Wavefront a été développé par une équipe de professeurs de l'Université de Zhejiang et de l'Université technologique de Nanyang de Singapour. Le capteur convient à l'analyse de la qualité du faisceau laser, à la détection des champs d'écoulement du plasma, à la mesure en temps réel de la distribution des champs d'écoulement à grande vitesse, à une évaluation de la qualité de l'image du système optique, à une mesure de profil microscopique et à l'imagerie de phase quantitative des cellules biologiques. Il est spécialement développé pour une mesure interférométrique pratique dans l'industrie, la recherche scientifique et la défense nationale. With high resolution of 300×300 (90,000) phase points, wide spectral response of 400-1100nm, and 10 frames of full-resolution real-time 3D result display, it provides an ideal wavefront sensing measurement tool for beam wavefront detection, adaptive optics, optical system calibration, optical window detection, optical plane surface shape, spherical surface shape measurement, surface roughness, and surface microscopic profile détection.

FIS4 HR-W utilise la technologie de diffraction à quatre ondes codé à quatre ondes brevetée pour atteindre l'auto-interférence d'un front d'onde mesuré à canal unique, et l'interférence se produit à la position du plan de l'image arrière. Il a de faibles exigences sur la cohérence de la source lumineuse, ne nécessite pas de déphasage et peut atteindre une mesure interférométrique à l'aide d'un système d'imagerie ordinaire. Il a une résistance aux vibrations ultra-élevé et une stabilité ultra-élevée, et peut atteindre une mesure de précision au niveau du NM sans isolement de vibrations. Par rapport au capteur Hartmann à tableau Microlens, il a plus de points de phase à haute résolution, une gamme de bandes adaptative plus large, une gamme dynamique plus grande et de meilleures performances de coût.
