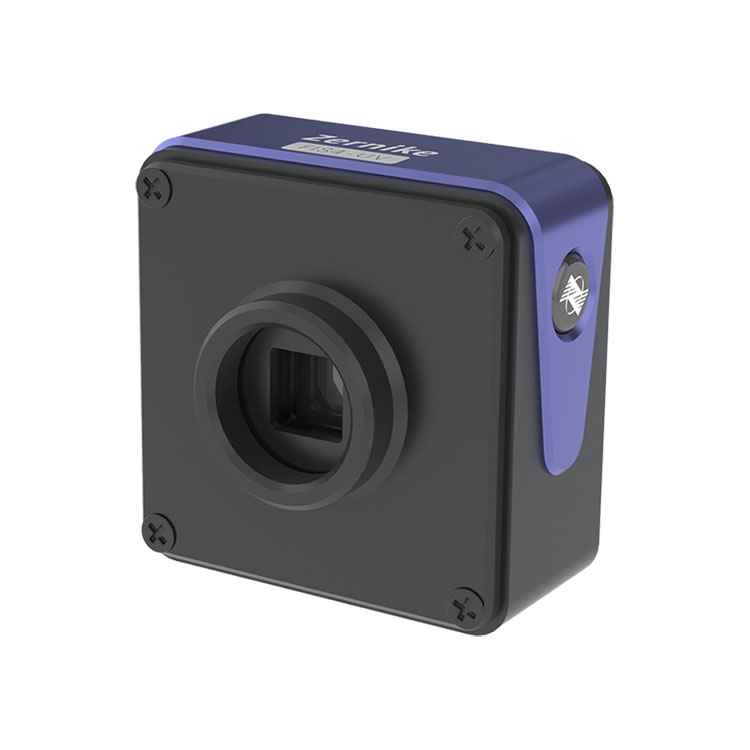

Capteur interférométrique à quatre ondes FIS4est développé par une équipe de professeurs de l’Université du Zhejiang et de l’Université technologique de Nanyang, à Singapour. Il dispose d'une technologie de brevet national, combine la diffraction et l'interférence, réalise une interférence de cisaillement latéral à quatre ondes à chemin commun, a une sensibilité de détection et une résistance aux vibrations exceptionnelles, et peut réaliser une mesure d'interféromètre dynamique à grande vitesse en temps réel sans isolation des vibrations ; la fréquence d'images de l'affichage des mesures en temps réel atteint plus de 10 images. Dans le même temps, le capteur FIS4 a une résolution de phase ultra-élevée de 512 × 512 (260 000 points de phase), la bande de mesure couvre 200 nm ~ 15 μm, la sensibilité de mesure atteint 2 nm et la répétabilité de mesure est meilleure que 1/1000λ ( RMS). Il peut être utilisé pour l'analyse de la qualité du faisceau laser, la détection du champ d'écoulement plasma, la mesure en temps réel de la distribution du champ d'écoulement à grande vitesse, l'évaluation de la qualité de l'image du système optique, la mesure microscopique des contours et l'imagerie de phase quantitative des cellules biologiques, etc.
Capteur d'interférence FIS4 simplechemin optique d'interférence de faisceau
Le principe de fonctionnement du capteur d'interférence à quatre ondes est que le front d'onde à détecter est diffracté par un réseau hybride codé aléatoirement et que quatre lumières diffractées sont générées dans deux directions orthogonales. Ces quatre lumières diffractées interfèrent sur la surface d'imagerie, et quatre franges d'interférence de cisaillement latéral du front d'onde peuvent être obtenues.
Avantages du capteur d'interférence à quatre ondes : l'interférence à chemin optique unique a une très forte résistance aux vibrations, aucune lumière de référence n'est requise, une disposition simple, aucun dispositif d'interférence spécial n'est requis, un réglage rapide et facile, une imagerie en temps réel est possible, aucun déphasage Un processus est nécessaire et il est particulièrement adapté à la détection de haute précision dans les environnements d'usine.
