Conçu pour aider la recherche scientifique etscénarios industriels de haute précision, une résolution plus élevée peut fournir des informations plus détaillées sur la détection du front d'onde, une résolution ultra-haute de 512 × 512 (262144) points de phase, une réponse à large spectre de 400 à 1 100 nm, 10 images d'affichage des résultats 3D en temps réel pleine résolution, offrant une détection de front d'onde idéale. outils de mesure pour la détection de front d'onde de faisceau laser, l'optique adaptative, la mesure de surface plane, l'étalonnage de système optique, la détection de fenêtre optique, la mesure optique de surface sphérique, la détection de rugosité de surface, la détection de surface micro-contour, etc.

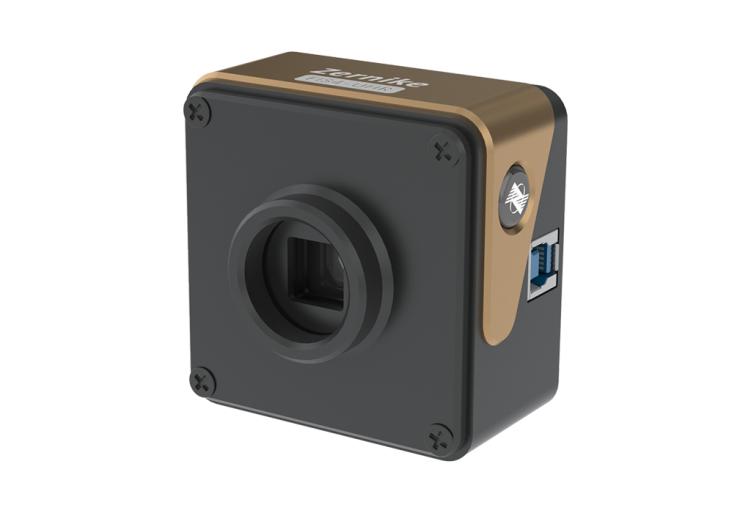

FIS4-UHR ultra haute résolutioncapteur interférométrique à quatre ondesutilise une technologie brevetée de diffraction à quatre ondes codées aléatoirement pour obtenir une auto-interférence du front d'onde à canal unique, et des interférences se produisent à la position du plan d'image arrière. Il présente de faibles exigences en matière de cohérence de la source lumineuse et ne nécessite pas de déphasage. Les systèmes d'imagerie ordinaires peuvent réaliser des mesures d'interférence. Il a une résistance aux vibrations ultra-élevée et une stabilité ultra-élevée, et peut atteindre une mesure de précision de niveau nm sans isolation vibratoire. Comparé au capteur Hartmann à microlentilles, il présente plus de points de phase, une plage de bande adaptative plus large, une plage dynamique plus large et un prix inférieur.
Principales caractéristiques
◆ Ultra haute résolution de 512 × 512 (262 144) points de phase
◆ Auto-interférence lumineuse à trajet unique, aucune lumière de référence requise
◆ Bande à large spectre de 400 nm à 1 100 nm
◆ Résolution de phase élevée de 2 nm RMS
◆ Résistance aux vibrations extrêmement forte, pas besoin d'isolation optique des vibrations
◆ Construction de chemin optique simple et rapide comme l'imagerie
◆ Support faisceau collimaté, grand faisceau convergent NA
Application du produit
Détection de front d'onde de faisceau laser, optique adaptative, mesure de surface plane, étalonnage de système optique, détection de fenêtre optique, plan optique, mesure de surface sphérique, détection de rugosité de surface.
