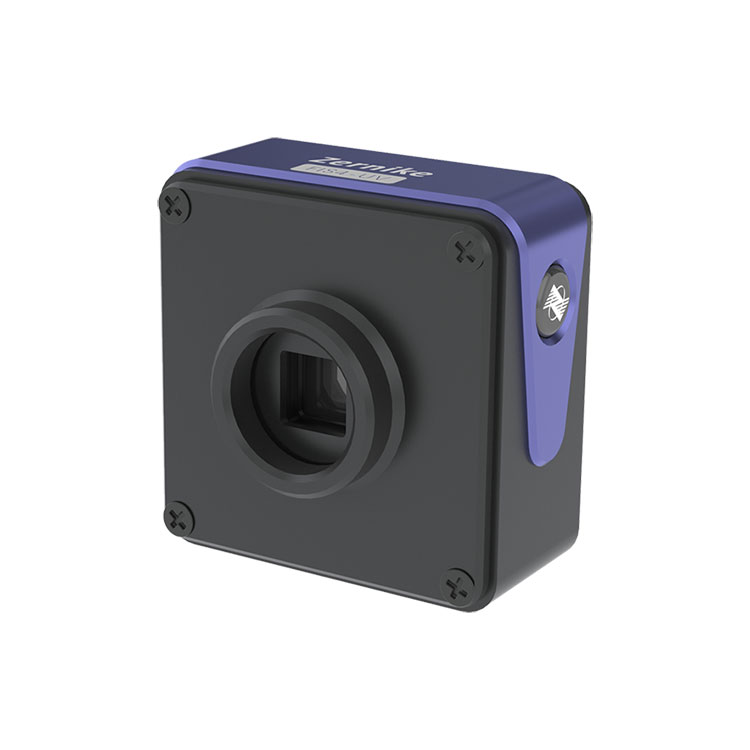

Capteur interférométrique ultraviolet à quatre ondes

BOJIONG Optoelectronics s'est toujours consacré à la technologie de détection d'interférences de front d'onde et présente désormais une nouvelle génération de capteurs interférométriques ultraviolets à quatre ondes, offrant d'excellentes solutions pour les universités et les instituts de recherche. Nos produits et services sont largement utilisés dans la fabrication optique, la recherche aérospatiale, biomédicale et énergétique, aidant les clients à effectuer des mesures et des analyses précises des performances optiques afin d'améliorer la qualité des produits et l'efficacité de la production. Ces dernières années, nous avons continuellement élargi notre échelle de production, renforcé nos capacités techniques et établi un mécanisme opérationnel d'entreprise complet. BOJIONG invite sincèrement les clients des marchés nationaux et internationaux à collaborer avec nous pour atteindre la brillance ensemble.

envoyer une demande

Description du produit

Le capteur interférométrique ultraviolet à quatre ondes intègre notre technologie exclusive de diffraction à quatre ondes à codage aléatoire, permettant des interférences au niveau du plan focal arrière avec des exigences minimales en matière de cohérence de la source lumineuse, éliminant ainsi le besoin de déphasage. Grâce au système d'imagerie ultraviolette, le capteur est capable de mesurer le front d'onde en temps réel, présentant une excellente résistance aux vibrations et une excellente stabilité, et peut réaliser des mesures de précision au niveau nanométrique même sans utiliser d'isolation vibratoire. BOJIONG Optoelectronics est sur le point de redéfinir les normes en matière de mesure et d'analyse des performances optiques, conduisant l'industrie vers une nouvelle ère de précision et d'efficacité.

Spécification de l'article

Nom du produit	Capteur interférométrique ultraviolet à quatre ondes
Gamme de longueurs d'onde	200 nm ~ 450 nm
Taille cible	13,3 mm × 13,3 mm
Résolution spatiale	26μm
Résolution d'échantillonnage	512 × 512 (262 144 pixels)
Résolution de phase	<2nmRMS
Précision absolue	10 nmRMS
Plage dynamique	90 μm (256 min)
Taux d'échantillonnage	32 images par seconde
Vitesse de traitement en temps réel	10 Hz (pleine résolution)
Type d'interface	USB3.0
Dimension	70 mm × 46,5 mm × 68,5 mm
Poids	environ 240g

Caractéristique du capteur interférométrique ultraviolet à quatre ondes BOJIONG

◆ Spectre UV bande 200 nm ~ 450 nm

◆Ultra haute résolution de 512 × 512 (262 144) points de phase

◆ Auto-interférence lumineuse à canal unique, aucune lumière de référence requise

◆ Résolution de phase élevée RMS de 2 nm

◆ Performances anti-vibrations extrêmement fortes, pas besoin d'isolation optique des vibrations

◆Tout comme l'imagerie, construction de chemin optique simple et rapide

◆Prend en charge les faisceaux collimatés et les faisceaux non collimatés à NA élevée

Application du capteur interférométrique ultraviolet à quatre ondes BOJIONG

Ce capteur interférométrique à quatre ondes ultraviolettes BOJIONG est utilisé pour la mesure de l'aberration du système optique, l'étalonnage du système optique, la mesure de la forme de la surface plate (plaquette), la mesure de la forme de la surface sphérique optique, etc.

Détection du front d'onde du faisceau laser

Réponse de détection du front d'onde du mode Zernike de l'optique adaptative

Exemple de mesure d'aberration d'un système optique

Exemples de mesures d'étalonnage de systèmes optiques

Exemple de mesure de rugosité de surface de plaquette

Mesure de morphologie par micro gravure - échantillon de défaut 1 # -114 lignes

Détails du capteur interférométrique ultraviolet à quatre ondes BOJIONG

Capteur interférométrique ultraviolet à quatre ondes BOJIONG développé par une équipe de professeurs de l'Université du Zhejiang et de l'Université technologique de Nanyang de Singapour, avec une technologie nationale brevetée, il combine la diffraction et l'interférence pour obtenir une interférence de cisaillement transversal à quatre ondes commune, avec une sensibilité de détection supérieure et anti -Performances de vibration, et peut réaliser une interférométrie dynamique en temps réel et à grande vitesse sans isolation vibratoire. La mesure en temps réel montre une fréquence d'images de plus de 10 images. Dans le même temps, le capteur FIS4 a une résolution de phase ultra-élevée de 512 × 512 (260 000 points de phase), la bande de mesure couvre 200 nm ~ 15 μm, la sensibilité de mesure atteint 2 nm et la répétabilité de mesure est meilleure que 1/1000λ ( RMS). Il peut être utilisé pour l'analyse de la qualité du faisceau laser, la détection du champ d'écoulement plasma, la mesure en temps réel de la distribution du champ d'écoulement à grande vitesse, l'évaluation de la qualité de l'image du système optique, la mesure du profil microscopique et l'imagerie de phase quantitative des cellules biologiques.

FIS4 Paramètres techniques de chaque série de produits

Produit	FIS4-UV	FIS4-RH	HORLOGE FIS4	FIS4-HS	Cellule FIS4	FIS4-NIR
Gamme de longueurs d'onde	200 ~ 450 nm	400 ~ 1100 nm	400 ~ 1100 nm	400 ~ 1100 nm	400 ~ 1100 nm	900 ~ 1200 nm
Taille cible mm²	13,3 × 13,3	7,07 × 7,07	13,3 × 13,3	10,24 × 10,24	7,07 × 7,07	13,3 × 13,3
Résolution spatiale	26μm	23,6 μm	26μm	24,4 μm	23,6 μm	26μm
Pixels de l'image	-	2048×2048	-	-	2048×2048	-
Résolution de sortie de phase	512×512 (262144 pixels)	300 × 300 (90 000 pixels)	512 × 512 (262 144 pixels)	420 × 420 (176 400 pixels)	300 × 300 (90 000 pixels)	512 × 512 (262 144 pixels)
Résolution de phase	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS
Précision absolue	10 nmRMS	10 nmRMS	15nmRMS	10 nmRMS	10 nmRMS	15nmRMS
Plage dynamique	90 μm （256min）	110 μm （150min）	162 μm （256min）	132 μm （210min）	110 μm （150min）	270 μm （256min）
Taux d'échantillonnage	32 images par seconde	24 images par seconde	45 images par seconde	107 images par seconde	24 images par seconde	45 images par seconde
Vitesse de traitement en temps réel	10Hz (Pleine résolution)	10Hz (Pleine résolution)	10Hz (Pleine résolution)	10Hz (Pleine résolution) Prend en charge le traitement par lots retardé	10Hz (Pleine résolution)	10Hz (Pleine résolution)
Type d'interface	USB3.0	HACHER	USB3.0	HACHER	HACHER	USB3.0
Interface externe	-	-	-	-	Port C	-
Taille mm²	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
poids	environ240g	environ120g	environ240g	environ120g	environ120g	environ240g
