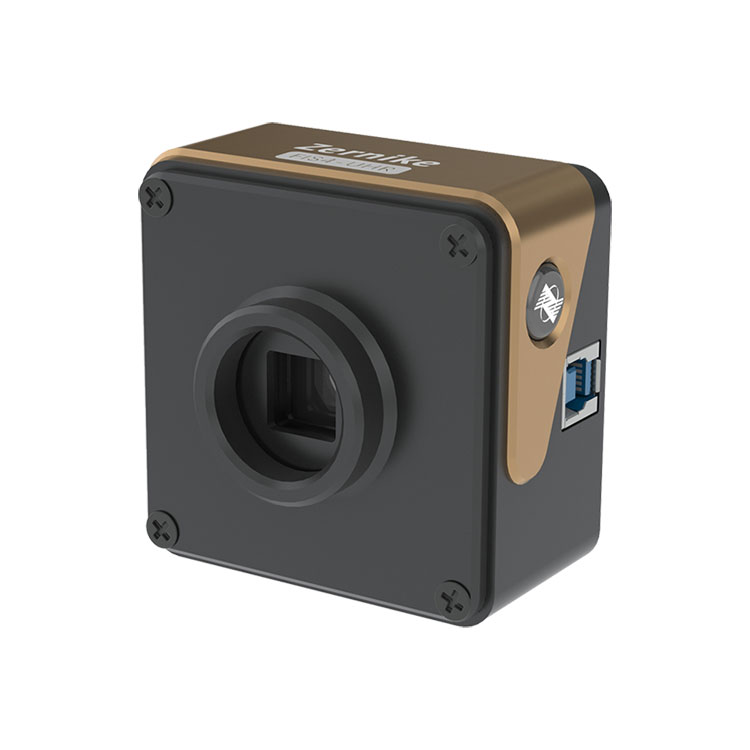

Comparé aux capteurs Hartmann à microlentilles traditionnels, le capteur interférométrique à quatre ondes ultra haute définition BOJIONG offre non seulement plus de points de phase, garantissant une haute résolution et la capacité de révéler des caractéristiques détaillées dans les mesures, mais dispose également d'une bande passante adaptative plus large et d'une plus grande plage dynamique. , lui permettant de répondre à un plus large éventail de besoins et de conditions de mesure.
La résolution ultra haute définition du capteur BOJIONG atteint 512 × 512 (262 144 points de phase), complétée par sa large réponse spectrale de 400 à 1 100 nanomètres, garantissant une précision et une fiabilité élevées dans diverses conditions optiques. De plus, il prend en charge l'affichage de 10 images de résultats 3D en temps réel en pleine résolution, offrant aux utilisateurs des résultats de mesure immédiats et dynamiques, ce qui améliore considérablement l'efficacité du travail.
Gamme de longueurs d'onde |
400 nm ~ 1 100 nm |
Taille cible |
7,07 mm × 7,07 mm |
Résolution spatiale |
23,6 μm |
Résolution d'échantillonnage |
2048×2048 |
Résolution de phase |
300 × 300 (90 000 pixels) |
Précision absolue |
<2nmRMS |
Plage dynamique |
10 nmRMS |
Taux d'échantillonnage |
110 μm (150 lm) |
Vitesse de traitement en temps réel |
24 images par seconde |
Type d'interface |
10 Hz (en pleine résolution) |
Dimension |
HACHER |
Poids |
56,5 mm × 43 mm × 41,5 mm |
Gamme de longueurs d'onde |
environ 120g |
◆ Bande à large spectre de 400 nm à 1 100 nm
◆ Résolution de phase élevée RMS de 2 nm
◆Ultra haute résolution de 512 × 512 (262 144) points de phase
◆ Auto-interférence lumineuse à canal unique, aucune lumière de référence requise
◆résistance aux vibrations ultra-élevée, pas besoin d'isolation optique des vibrations
◆Tout comme l'imagerie, construction de chemin optique simple et rapide
◆Prend en charge les faisceaux collimatés et les grands faisceaux convergés NA
Ce capteur interférométrique à quatre ondes ultra haute résolution BOJIONG est utilisé dans la détection du front d'onde du faisceau laser, l'optique adaptative, la mesure de la forme de la surface, l'étalonnage du système optique, la détection de fenêtre optique, le plan optique, la mesure de la forme de la surface sphérique, la détection de la rugosité de la surface.
détection du front d'onde du faisceau laser |
Mesure optique de la forme d'une surface plane |
Mesure optique de la forme d'une surface sphérique |
Mesure d'aberration des systèmes optiques |
Détection optique des morceaux de fenêtre |
Mesure de la répartition du réseau à l'intérieur du matériau |
Optique adaptative - réponse de détection de front d'onde en mode Zernike |
|
Capteur interférométrique à quatre ondes haute résolution BOJIONG développé par une équipe de professeurs de l'Université du Zhejiang et de l'Université technologique de Nanyang de Singapour. Adoptant une technologie nationale brevetée, ce capteur combine la diffraction et l'interférence pour obtenir une interférence de cisaillement transversal à quatre ondes, offrant une sensibilité de détection et des vibrations supérieures. résistance.
Il peut effectuer une interférométrie dynamique à grande vitesse en temps réel sans isolation vibratoire, avec une fréquence d'images de mesure en temps réel dépassant 10 images. La plage de mesure du capteur FIS4 couvre 200 nm à 15 μm, avec une résolution de phase ultra-élevée de 512 × 512 (260 000 points de phase). Il a une répétabilité de mesure meilleure que 1/1000λ (RMS) et une sensibilité de 2 nm.
Ce capteur convient à l'analyse de la qualité du faisceau laser, à la détection du champ d'écoulement plasmatique, à la mesure en temps réel de la distribution du champ d'écoulement à grande vitesse, à l'évaluation de la qualité d'image du système optique, à la mesure de profil microscopique et à l'imagerie de phase quantitative de cellules biologiques.
FIS4 Paramètres techniques de chaque série de produits |
||||||
|
|
|
|
|
|
|
Produit |
FIS4-UV |
FIS4-RH |
HORLOGE FIS4 |
FIS4-HS |
Cellule FIS4 |
FIS4-NIR |
Gamme de longueurs d'onde |
200 ~ 450 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
400 ~ 1100 nm |
900 ~ 1200 nm |
Taille cible mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24 × 10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
Résolution spatiale |
26μm |
23,6 μm |
26μm |
24,4 μm |
23,6 μm |
26μm |
Pixels de l'image |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Résolution de sortie de phase |
512×512 (262144 pixels) |
300 × 300 (90 000 pixels) |
512 × 512 (262 144 pixels) |
420 × 420 (176 400 pixels) |
300 × 300 (90 000 pixels) |
512 × 512 (262 144 pixels) |
Résolution de phase |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Précision absolue |
10 nmRMS |
10 nmRMS |
15nmRMS |
10 nmRMS |
10 nmRMS |
15nmRMS |
Plage dynamique |
90 μm (256min) |
110 μm (150min) |
162 μm (256min) |
132 μm (210min) |
110 μm (150min) |
270 μm (256min) |
Taux d'échantillonnage |
32 images par seconde |
24 images par seconde |
45 images par seconde |
107 images par seconde |
24 images par seconde |
45 images par seconde |
Vitesse de traitement en temps réel |
10Hz (Pleine résolution) |
10Hz (Pleine résolution) |
10Hz (Pleine résolution) |
10Hz (Pleine résolution) Prend en charge le traitement par lots retardé |
10Hz (Pleine résolution) |
10Hz (Pleine résolution) |
Type d'interface |
USB3.0 |
HACHER |
USB3.0 |
HACHER |
HACHER |
USB3.0 |
Interface externe |
- |
- |
- |
- |
Port C |
- |
Taille mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
poids |
environ240g |
environ120g |
environ240g |
environ120g |
environ120g |
environ240g |
