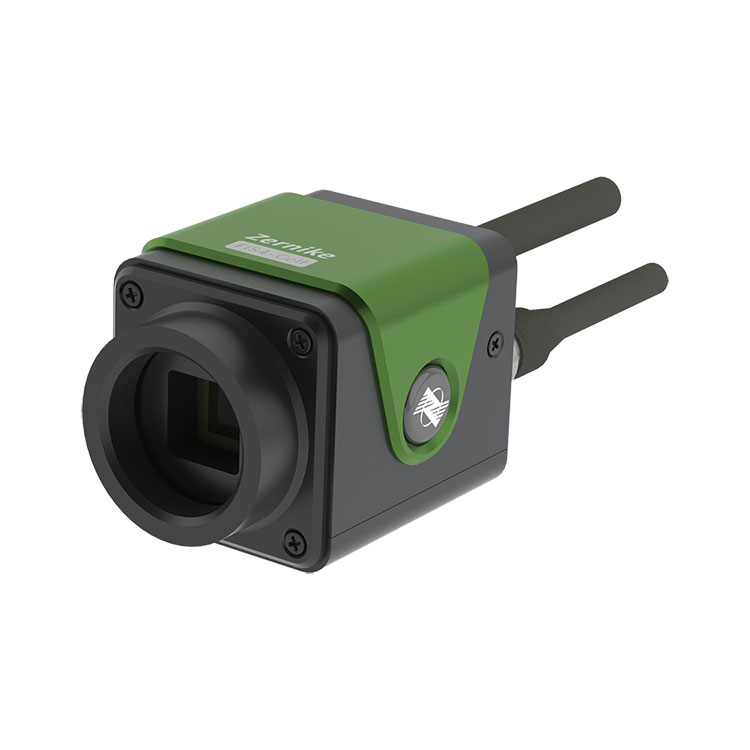

Le capteur interférométrique de cellules biologiques plug-and-play à quatre ondes prend en charge l'éclairage de spectre de lumière blanc proche infrarouge et LED. Le processus d'imagerie ne nécessite pas d'étiquetage ou de coloration, et est capable d'atteindre l'imagerie 3D in vivo à un rythme allant jusqu'à 24 images par seconde. Il peut être rapidement utilisé en conjonction avec n'importe quel microscope optique pour fournir des mesures en temps réel de la distribution de phase 3D des cellules mesurées. Il est capable d'évaluer le volume des cellules et de peser. Ce capteur de Bojiong est un outil idéal pour la détection des cellules vivantes 3D sans étiquette, la détection des tissus biologiques, la détection des cellules germinales et la détection de la structure micro / nano.
|
Type de source lumineuse |
LED, lampe halogène et autres sources lumineuses à large bande |
|
Plage de longueurs d'onde |
400 nm ~ 1100 nm （pour la lumière blanche） |
|
Taille cible |
7,07 mm × 7,07 mm |
|
Résolution spatiale |
13,8 μm |
|
Résolution de sortie de phase |
512 × 512 |
|
Précision absolue |
10 nmrms |
|
Résolution de phase |
≤ 2NMRMS |
|
Plage dynamique |
≥130 μm |
|
Taux d'échantillonnage |
24 m |
|
Vitesse de traitement en temps réel |
10Hz （à pleine résolution） |
|
Type d'interface |
HACHER |
|
Dimension |
56,5 mm × 43 mm × 41,5 mm |
|
Poids |
environ 120 g |
|
Méthode de réfrigération |
aucun |
◆ Imagerie de cellules en direct 3D sans étiquette
◆ auto-interférence à un seul canal, aucune lumière de référence requise
◆ Taille compacte, bouche et jeu
◆ Convient à toutes les mises à niveau et extensions de microscope optique
◆ Band spectre 400 nm ~ 1100 nm
◆ Performances anti-vibration extrêmement fortes, pas besoin d'isolement des vibrations optiques
◆ Prend en charge la lumière blanche LED et la source de lumière infrarouge à ondes courtes
Ce capteur interférométrique de cellules biologiques de Bojiong à quatre ondes utilisées pour marquer la détection des cellules vivantes 3D libre, la détection des tissus biologiques, la détection des cellules germinales, la détection de la structure des micro et nano.
|
Not de détection de cellule vivante 3D non marquée Chemin de détection optique |
Microscope à cellules vivantes 3D - Mesure de l'échantillon des œufs de ver ronds |
|
Mesure de l'échantillon de la tumeur des cellules de granulosa ovarienne |
Mesure de l'échantillon par micro-structure nano |
Bojiong Biological Cell à quatre ondes Capteur interférométrique développé par une équipe de professeurs de l'Université de Zhejiang et de l'Université technologique de Nanyang de Singapour, utilise une technologie brevetée domestique et combine la diffraction et les interférences pour obtenir une interférence de cisaillement transversale à quatre ondes courante. Ce capteur possède une sensibilité de détection supérieure et des performances anti-vibration, permettant une interférométrie dynamique en temps réel et à grande vitesse sans avoir besoin d'isolement des vibrations. Les mesures en temps réel montrent une fréquence d'images supérieure à 10 images par seconde. De plus, le capteur FIS4 dispose d'une résolution de phases ultra-élevée de 512 × 512 (260 000 points de phase), avec une bande de mesure couvrant 200 nm à 15 μm, une sensibilité de mesure atteignant 2 nm et une répétabilité de mesure mieux que 1/1000λ (RMS). Il s'applique à l'analyse de la qualité du faisceau laser, à la détection du champ d'écoulement du plasma, à la mesure en temps réel de la distribution des champs d'écoulement à grande vitesse, à une évaluation de la qualité de l'image du système optique, à une mesure de profil microscopique et à l'imagerie de phase quantitative des cellules biologiques.
