Profilomètre 3D portable

Lorsque les clients ont exprimé le désir de mesurer sans déplacer l'objet testé, BOJIONG a rapidement présenté le profilomètre 3D portable. Nous avons toujours placé la satisfaction de nos clients et une profonde appréciation du talent qui nous propulse au cœur de notre philosophie d'entreprise. Nous travaillons sans relâche pour renforcer nos fondations et affiner nos offres de services. Avec une clientèle mondiale qui s'étend de l'Europe et de l'Amérique à l'Asie et sur nos marchés locaux, nous chérissons les relations positives de longue date que nous entretenons. Nous tendons la main en partenariat, désireux de tracer ensemble un chemin vers l’avenir.

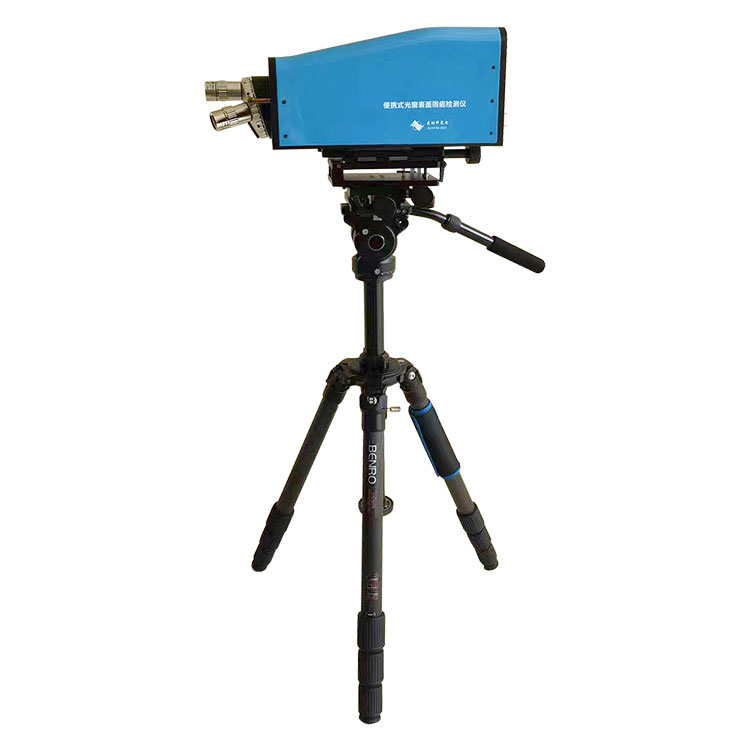

Lorsque certains composants de test ne sont pas faciles à transporter ou à déplacer, le profilomètre 3D portable fait des merveilles. Il a d'excellentes performances sismiques ; la conception du trépied portable permet un déploiement rapide à l'intérieur comme à l'extérieur ; le cardan d'amortissement combiné à un mécanisme de réglage fin permet des réglages grossiers et fins du pas de 120° et de la rotation à 360°, garantissant une large plage de détection de haute précision. Grâce à la technologie d'interférence différentielle de cisaillement, le système a une plage dynamique plus large et une plus large gamme d'applications.



Spécifications du profilomètre 3D portable BOJIONG



Profilomètre 3D portable capteur adaptatif FIS4-HR



◆ Large plage spectrale (400 nm ~ 1 100 nm)

◆ Haute résolution de 90 000 points de phase

◆ Haute résolution de phase 2 nm RMS

Profilomètre 3D portable capteur adaptatif FIS4-WATCH



◆ Large plage spectrale (400 nm ~ 1 100 nm)

◆ Très haute résolution de 262 144 points de phase

◆ Haute résolution de phase 2 nm RMS



Caractéristique du profilomètre 3D portable BOJIONG







◆Pas de surface de référence, bonne résistance aux vibrations

◆ Commutation d'objectif multi-objectif, grand champ de vision, haute résolution

◆Tests d'applications de mise en page rapides hors site et sur site

◆Réglage grossier et réglage fin multi-angle, pour garantir une large plage de détection de haute précision

◆ Performances élevées, structure compacte, opération simple

◆Progiciel puissant de traitement d'images pour la reconstruction du front d'onde numérique



Application du profilomètre 3D portable BOJIONG



Ce profilomètre 3D portable BOJIONG convient à l'installation, au réglage et à la détection de fenêtres lumineuses.



Mesure 3D de largeur de ligne standard

Mesure 3D de la profondeur des rayures de surface de la fenêtre lumineuse





Détails du profilomètre 3D portable BOJIONG

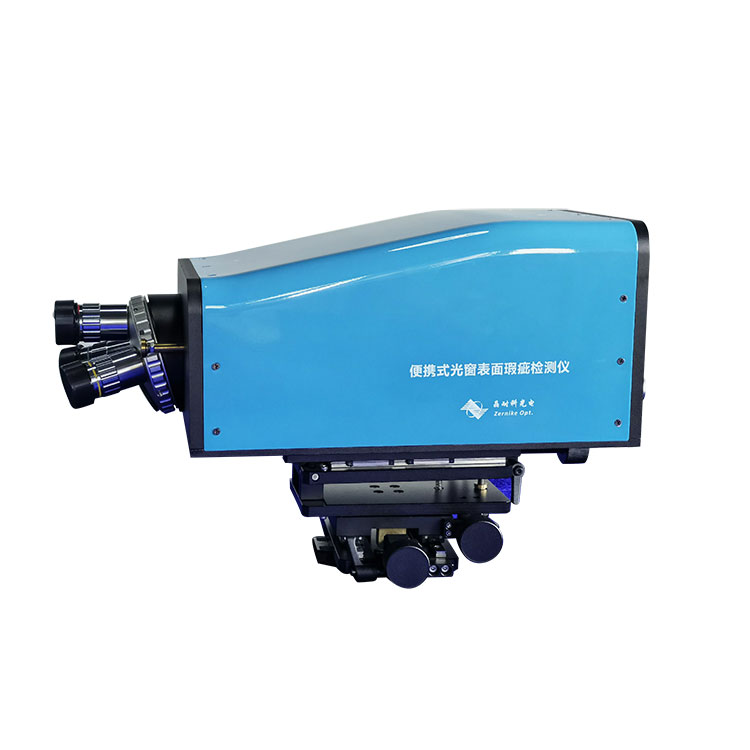

Dans l'inspection BOJIONG Portable 3D Profilomete, un système d'imagerie à double caméra est utilisé. Le système utilise un système de microscope pour détecter les défauts de rayures sur la surface des composants optiques afin de détecter la largeur, la profondeur et la rugosité de la surface. La caméra d'imagerie a un grand champ de vision et peut rapidement trouver des défauts de surface et détecter la largeur des rayures ; le capteur d'interférence de front d'onde numérique peut réaliser une détection 3D de la profondeur des rayures.

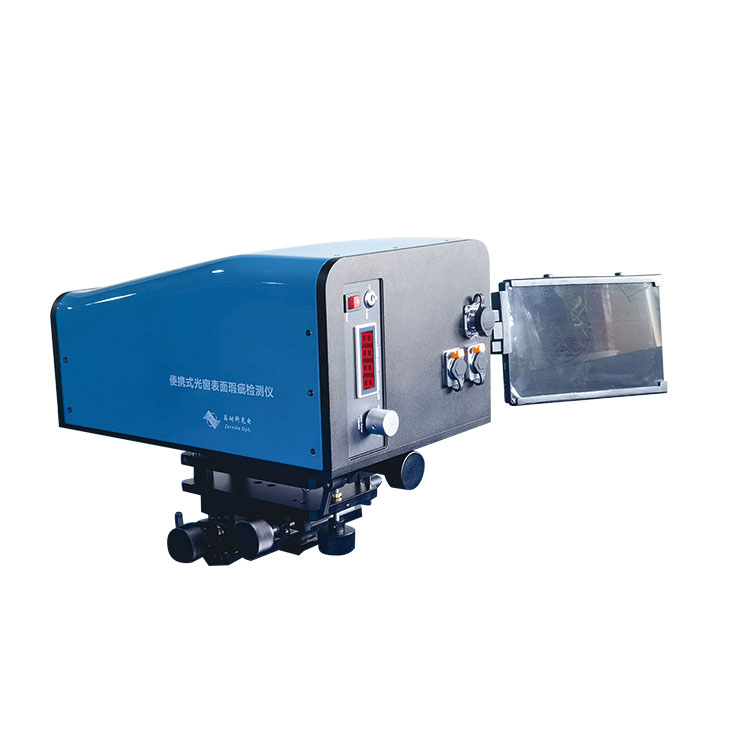

Le système est équipé d'un réglage du guide tridimensionnel XYZ et d'un réglage du tangage et du lacet, qui peuvent réaliser l'alignement de la cible et l'axe optique de détection de l'équipement, et peut être placé sur un trépied pour atteindre différentes cibles de détection, telles que les grandes -fenêtres lumineuses de diamètre et éléments optiques de grand diamètre. Détection de réglage dans toutes les directions.



Le système adopte une technologie d'interférence à chemin commun. Le système d'interférence présente d'excellentes caractéristiques anti-vibrations et anti-interférences externes, il est donc particulièrement adapté à la mesure et à la détection dans les ateliers, à l'extérieur et dans d'autres environnements. L'interféromètre de détection de forme de surface et le profilomètre de détection de microstructure développés par notre société utilisant ce capteur d'interférence ont été utilisés avec succès dans les unités concernées et leur précision atteint le même indice que l'interféromètre Zygo.
