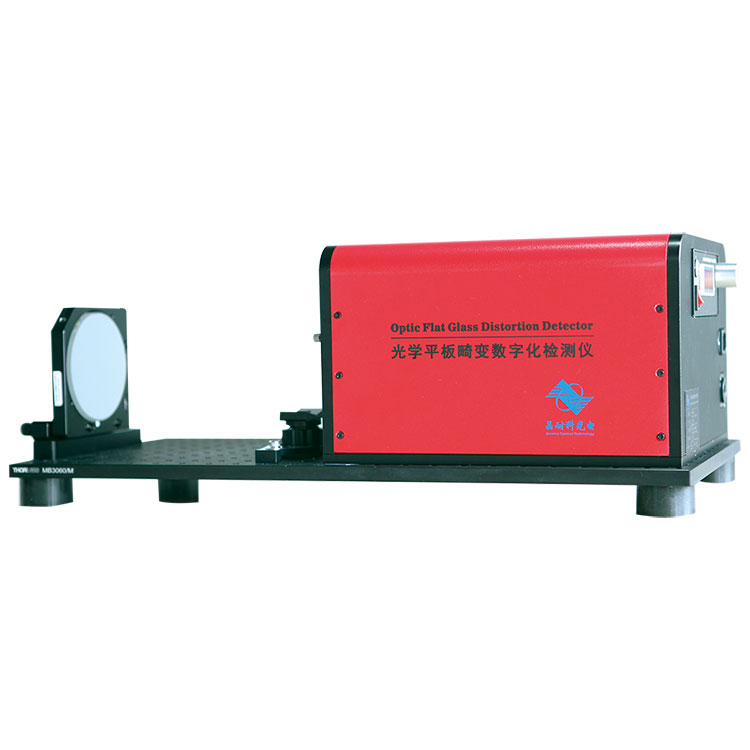

Détecteur de distorsion de fenêtre à écran plat

Il peut mesurer des pièces de fenêtre de petite taille et facilite le remplacement des échantillons de test. Le détecteur de distorsion de fenêtre à écran plat comprend un interféromètre optique à chemin commun à cisaillement transversal à quatre fronts d'onde avec un taux de cisaillement variable. Le système interférométrique présente une structure compacte et des franges d'interférence stables. Le système utilise une technologie de front d'onde auto-interférent pour détecter les distorsions dans les plans parallèles et les fronts d'onde transmis, ce qui le rend particulièrement adapté à l'inspection qualité sur site en atelier. L'équipement offre un rapport qualité-prix élevé.

Spécification de l'article :

Caractéristique du détecteur de distorsion de fenêtre à écran plat BOJIONG

◆Auto-interférence de chemin commun - aucun plan de référence requis

◆Une bonne résistance aux vibrations, pas besoin de plates-formes d'isolation, peut être appliquée pour des tests dans des environnements d'atelier ordinaires

◆Bonnes performances en temps réel, capables de réaliser une détection dynamique de dizaines de trames

◆Bonne rentabilité, ajustement simple et structure compacte

 Application du détecteur de distorsion de fenêtre à écran plat BOJIONG

Le détecteur de distorsion de fenêtre à écran plat BOJIONG a été comparé aux résultats obtenus à partir de l'interféromètre ZYGO GPI, actuellement couramment utilisé au niveau international. Les valeurs moyennes de PV, RMS et POWER pour le même composant ont été calculées après avoir été mesurées séparément dans deux appareils, et les résultats étaient cohérents. L'équipement a été appliqué sur le site de l'atelier.

◆Détection de distorsion du verre plat dans les smartphones et les fenêtres de surveillance haute définition

◆Détection de la qualité du faisceau et détection du front d'onde transitoire

◆Peut être utilisé pour la détection de haute précision de la qualité d'image du système optique

◆Imagerie par microscopie de phase bioquantitative

◆Composants d'écrans plats optiques, substrats en saphir, surfaces métalliques de précision et autres formes de surfaces, ainsi que détection du front d'onde de transmission

◆Détection de la détection adaptative du front d'onde optique et d'autres aspects

Détails du détecteur de distorsion de fenêtre à écran plat BOJIONG

BOJIONG a développé le détecteur de distorsion de fenêtre à écran plat basé sur le principal avantage de l'auto-interférence à chemin commun du capteur interférométrique à quatre ondes FIS4. Cet appareil peut effectuer une détection en temps réel de la forme de la surface des éléments optiques planaires dans une ouverture de 100 mm. Le faisceau transportant les informations sur la forme de la surface de l'élément mesuré diffracte à travers un réseau spécialement codé, divisant le front d'onde horizontalement en quatre et formant un chemin commun à quatre fronts d'onde cisaillant un motif d'interférence bidimensionnel. En démodulant l'interférence bidimensionnelle, les informations sur la forme de la surface de l'élément sont obtenues.

Module logiciel professionnel

◆Dans le même temps, le logiciel prend en charge l'exportation des données brutes des résultats de mesure, fournit un support de données de détection quantitative pour diverses études et permet aux utilisateurs de mener des analyses de données et des recherches à l'avenir.

◆Équipé du logiciel « Détecteur de distorsion de fenêtre à écran plat », il peut afficher et produire des images 3D en temps réel du plan de l'élément optique mesuré, des valeurs PV de sortie, des valeurs RMS et des valeurs de PUISSANCE de la surface mesurée.
