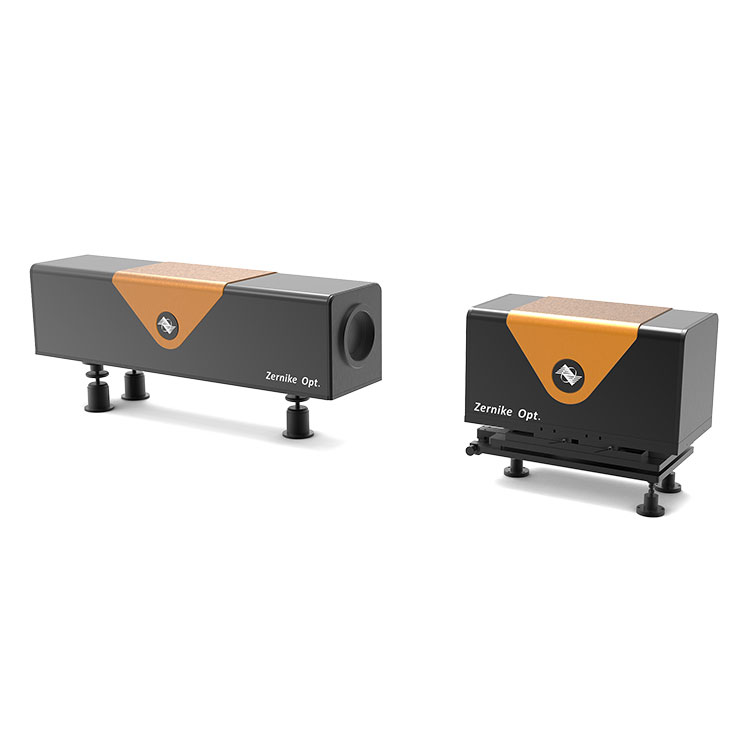

Analyseur de champ d'écoulement aérodynamique transitoire

L'analyseur de champ d'écoulement aérodynamique transitoire, équipé d'une caméra ultra-rapide, fournit un support solide pour les tests en soufflerie, la simulation de champ d'écoulement et l'amélioration de la sécurité des avions et de l'efficacité des vols. BOJIONG a développé un capteur d'interférence externe à quatre ondes. avec des droits de propriété intellectuelle indépendants (modèle : FIS4-EX1), qui utilise un système d'imagerie 4f pour imager le réseau codé sur la caméra dédiée de l'utilisateur via un accès externe, obtenant ainsi des mesures plus précises.

Spécification de l'article :

Caractéristique de l'analyseur de champ d'écoulement aérodynamique transitoire BOJIONG

【Anti-interférence】

Le système de mesure du front d'onde à distorsion aérooptique pour un écoulement à grande vitesse autour du champ d'écoulement utilise un chemin commun moderne avec un système d'interférence de cisaillement à modulation de phase spatiale, dont la porteuse linéaire peut contrôler efficacement les interférences environnementales externes.

【Détection numérique avec haute résolution et grande distorsion】

Système d'acquisition d'images CCD équipé d'une haute résolution (1280 × 1024 pixels), d'une transmission de données à grande vitesse pour obtenir une détection numérique haute résolution, d'une haute résolution - porteuse linéaire élevée - détection de grande distorsion. Un package de diagnostic de front d'onde à grande vitesse avec des résultats de mesure scientifiques et riches est fourni.

【Acquisition de signal à grande vitesse】

Avec un laser DPSS proche infrarouge capable de s'adapter aux états transitoires et intégraux avec une acquisition de signal continue et pulsée, une acquisition de signal à grande vitesse peut être réalisée, avec une fréquence d'images maximale d'au moins 450 Hz. Un système d'acquisition de signal synchrone externe est développé et équipé pour compléter l'acquisition synchrone du signal entre le champ de débit variable cible et le détecteur de cible à grande vitesse.

 Application de l'analyseur de champ d'écoulement aérodynamique transitoire BOJIONG

Cet analyseur de champ d'écoulement aérodynamique transitoire BOJIONG adapté aux caméras d'échantillonnage avec diverses exigences particulières, diverses imagerie de fluorescence dans le domaine biologique et dans le domaine de l'acquisition d'images à grande vitesse, des caméras à rayures et diverses caméras à grande vitesse seront utilisés.

Détails de l'analyseur de champ d'écoulement aérodynamique transitoire BOJIONG

Module logiciel professionnel

◆ Interface logicielle conviviale comprenant l'affichage de la topographie 3D, l'affichage de la carte de contour, PV, RMS, POW et autres affichages numériques

◆Affichage d'acquisition dynamique en temps réel, facile à observer dynamiquement les changements de forme d'onde 3D

◆Il peut mesurer la courbe de valeur de hauteur et calculer la rugosité de la région et d'autres paramètres numériques en tirant sur le fil

◆La zone de mesure peut être librement sélectionnée ronde et carrée et peut être librement ajustée après sélection

Analyseur de champ d'écoulement aérodynamique transitoire BOJIONG développé par une équipe de professeurs de l'Université du Zhejiang et de l'Université technologique de Nanyang de Singapour, avec une technologie nationale brevetée, il combine la diffraction et l'interférence pour obtenir une interférence de cisaillement transversal à quatre ondes commune, avec une sensibilité de détection supérieure et anti -Performances de vibration, et peut réaliser une interférométrie dynamique en temps réel et à grande vitesse sans isolation vibratoire. La mesure en temps réel montre une fréquence d'images de plus de 10 images. Dans le même temps, le capteur FIS4 a une résolution de phase ultra-élevée de 512 × 512 (260 000 points de phase), la bande de mesure couvre 200 nm ~ 15 μm, la sensibilité de mesure atteint 2 nm et la répétabilité de mesure est meilleure que 1/1000λ ( RMS). Il peut être utilisé pour l'analyse de la qualité du faisceau laser, la détection du champ d'écoulement plasma, la mesure en temps réel de la distribution du champ d'écoulement à grande vitesse, l'évaluation de la qualité de l'image du système optique, la mesure du profil microscopique et l'imagerie de phase quantitative des cellules biologiques.
