Capteur de front d'onde à haute résolution FLS4 400-1100 nm

Capteur de front d'onde FIS4 à haute résolution 400-1100 nm

Le bojiongCapteur de front d'onde Fis4 HR-W 400-1100NMComprend des points de détection de phase à haute résolution 300x300 et un noyau de calcul haute performance (avec une précision de mesure jusqu'à 2 nm RMS), fournissant des données en temps d'onde en temps réel à pleine résolution à 10 images par seconde. Sa conception d'interférométrie révolutionnaire des chemins communs garantit un fonctionnement stable même dans des environnements à haute vibration sans avoir besoin d'isolement des vibrations. Son réseau de réseau codé au niveau national et son puissant algorithme de reconstruction assure une excellente résistance aux interférences, des performances de mesure précises et une large applicabilité industrielle.

BojiongCapteur de front d'onde Fis4-HR-W 400-1100NM Introduction

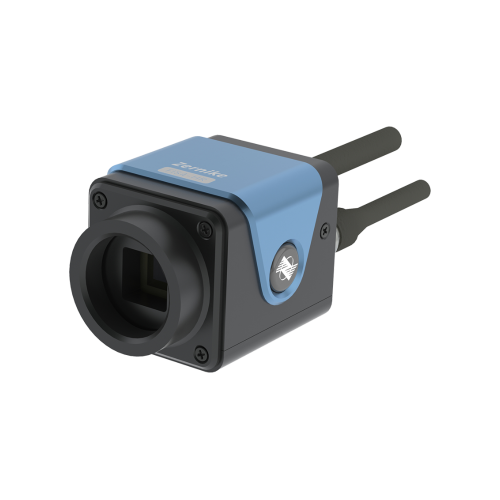

Le bojiongCapteur de front d'onde FIS4 à haute résolution 400-1100 nmest le dernier produit d'inspection optique de haute précision de notre entreprise. Il est conforme aux normes de certification ISO 9001 et China National Institute of Metrology (NIM) et est livré avec une garantie d'un an. LeCapteur de front d'onde FIS4-HR-WUtilise l'interférométrie de chemin commun et un algorithme de reconstruction du front d'onde en temps réel, éliminant le besoin de déphasage et d'offre de résistance aux vibrations exceptionnelles. Conçu pour répondre aux exigences de recherche scientifique et d'inspection industrielle les plus strictes, il offre un fonctionnement en plug-and-play et une maintenance simple.

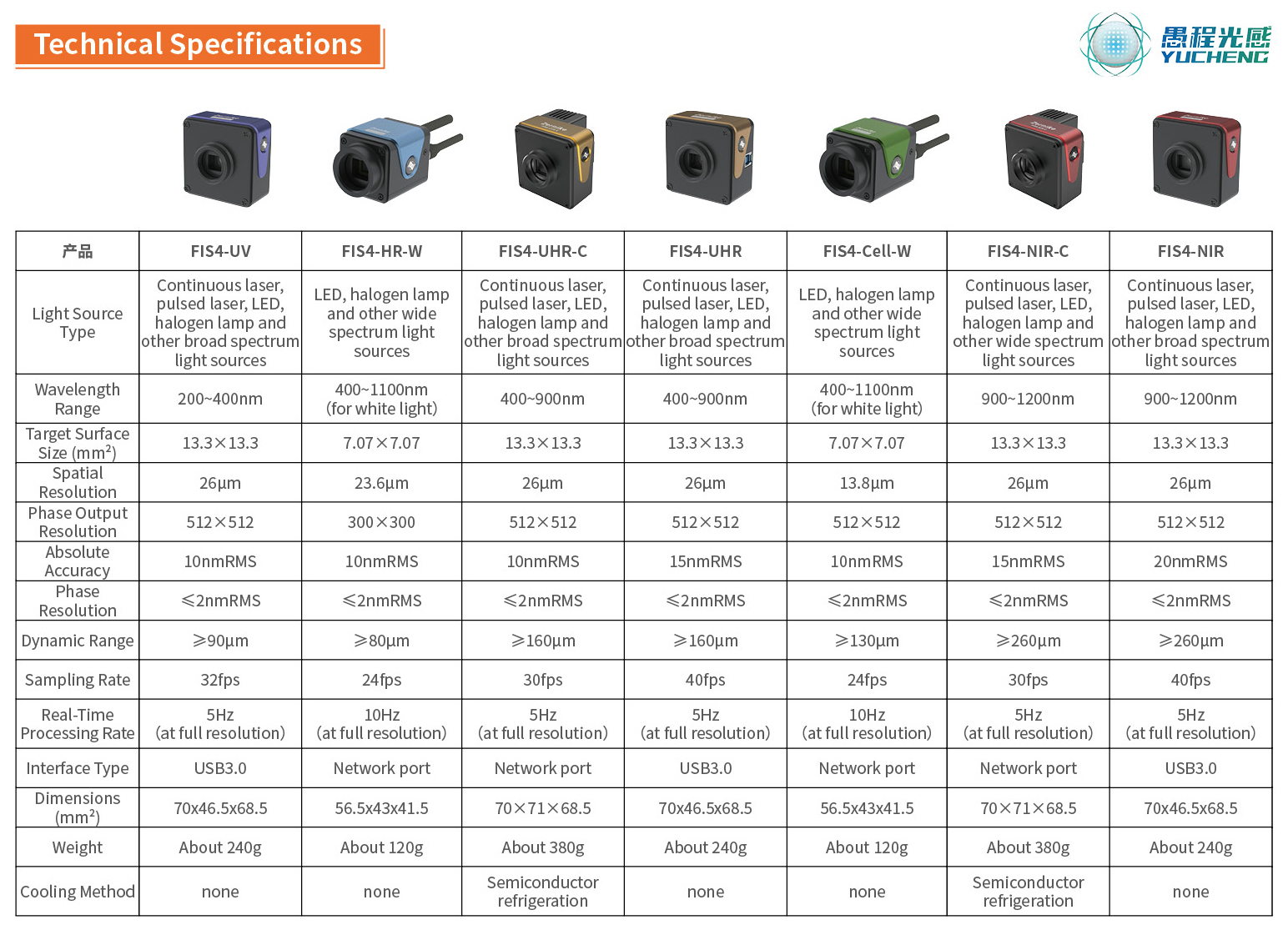

BojiongCapteur de front d'onde Fis4-HR-W 400-1100NM Paramètre (spécification)

BojiongCapteur de front d'onde Fis4-HR-W 400-1100NM Fonctionnalité et application

 Depuis 2006, l'équipe du professeur Yang Yongying à l'Université de Zhejiang a lancé le spectre largeCapteurs de front d'onde de la série FIS4Après 17 ans de recherche et de développement, en utilisant la conception du chemin commun et les algorithmes de reconstruction du front d'onde en temps réel.

· La détection en temps réel des données de front d'onde est possible sans avoir besoin d'une vibration

Plateforme d'isolement.

· La sensibilité peut atteindre 2 nm RMS.

· La conception de chemin optique unique élimine le besoin de lumière de référence, permettant un fonctionnement en fiche et en jeu.

· La taille n'est que la taille d'un poing.

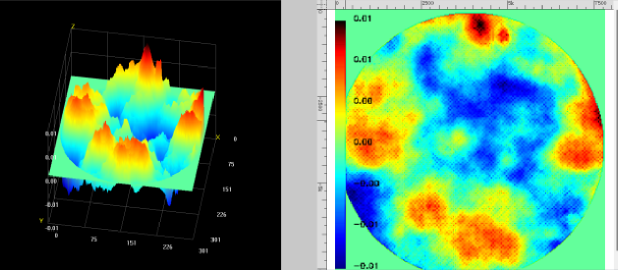

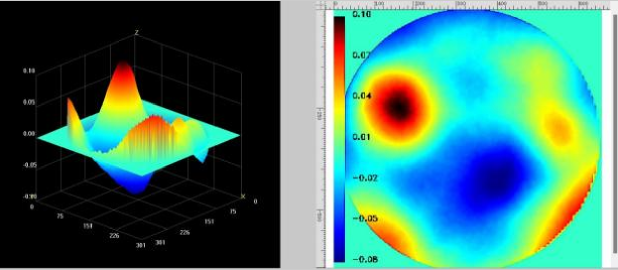

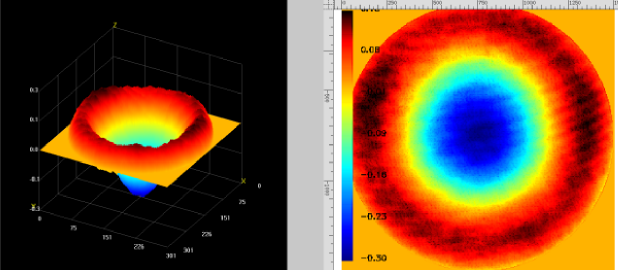

CeCapteur de front d'onde FIS4 à haute résolution 400-1100 nmest conçu pour une interférométrie pratique dans l'industrie, la recherche scientifique et la défense nationale. Avec une haute résolution de 300 × 300 (90 000) points de phase, une large réponse spectrale de 400 à 1100 nm et 10 images d'affichage 3D en temps réel à la pleine résolution, il fournit un outil de mesure de détection de front d'onde idéal pour les applications telles que la mesure du front d'onde de faisce Inspection micro-profil.

BojiongCapteur de front d'onde Fis4-HR-W 400-1100NM Application

BojiongCapteur de front d'onde Fis4-HR-W 400-1100NM  Détails

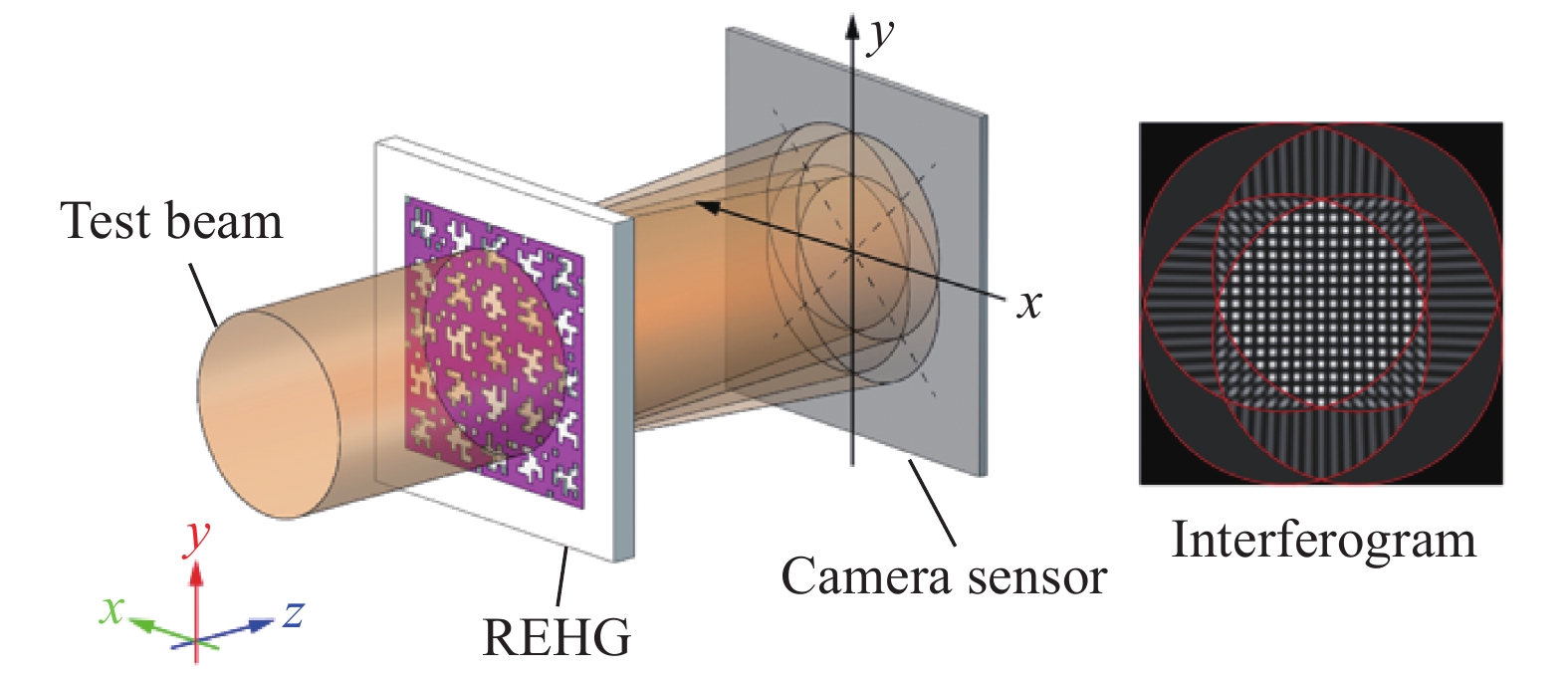

LeCapteur de front d'onde FIS4 à haute résolution 400-1100 nmUtilise la technologie de diffraction à quatre ondes à code aléatoire breveté à code aléatoire pour atteindre l'auto-interférence d'un seul front d'onde mesuré, générant des interférences au niveau du plan de l'image arrière. Il nécessite une cohérence minimale de la source de lumière et élimine le besoin de déphasage, permettant des mesures interférométriques à l'aide de systèmes d'imagerie standard. LeCapteur de front d'onde FIS4-HR-W Offre une résistance et une stabilité des vibrations exceptionnelles, atteignant une précision au niveau du nanomètre sans avoir besoin d'isolement des vibrations. Par rapport aux capteurs Hartmann à tableau Microlens, il possède plus de points de phase à haute résolution, une plage de longueur d'onde plus large, une plus grande plage dynamique et un rapport prix-performance supérieur.

Fig.

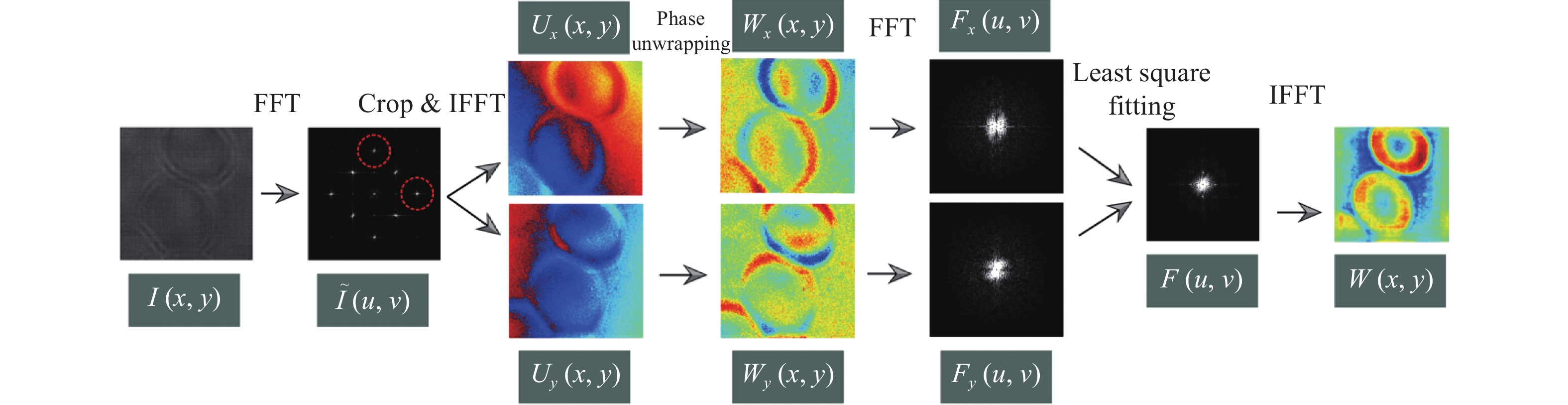

Fig.2. Reconstruction du front d'onde carré de laleast à partir d'interférogramme de cisaillement latéral à quatre ondes

LeCapteur de front d'onde FIS4, en raison de ses avantages uniques tels que la compacité, la robustesse, la résolution temporelle élevée et la compatibilité avec les systèmes de microscopie existants, est devenu un outil puissant et polyvalent avec un large éventail d'applications de recherche et d'industrie. Initialement utilisés pour l'inspection traditionnelle des passages d'atelier optique, y compris les tests de composants optiques, l'évaluation du faisceau laser et l'optique adaptative, ses applications se sont élargies pour inclure l'imagerie biomédicale, le positionnement des nanoparticules, la caractérisation de la métasurface et la caractérisation du gradient de température.

LeCapteur de front d'onde FIS4La conception compacte facilite l'intégration dans les systèmes de microscopie existants, tandis que sa robustesse est démontrée par sa capacité à maintenir une sensibilité interférométrique précise même dans les environnements à haute vibration. En outre, le capteur FIS4 WAVEFRON est capable de mesures à un seul coup, permettant la capture de processus dynamiques rapides. Dans la recherche biomédicale, leCapteur de front d'onde FIS4a été utilisé pour l'imagerie en temps réel sans étiquette, à haute résolution, d'une variété de cellules vivantes, telles que COS-7, les cellules HT1080, les cellules RPE, les cellules CHO, les cellules HEK et les neurones.

LeCapteur de front d'onde FIS4a également été utilisé pour l'imagerie en retard de phase, offrant un contraste fort pour visualiser les tissus anisotropes et les structures subcellulaires telles que les fibres de collagène et le cytosquelette. Cette technologie a également été étendue à l'imagerie de phase dans les régions infrarouges (MWIR) et infrarouge à longueur d'onde à longue longueur d'onde (MWIR), démontrant en outre son potentiel d'applications interdisciplinaires. De plus, des recherches récentes utilisantCapteur de front d'onde FIS4a largement appliqué la technologie de détection du front d'onde à la caractérisation des métasurfaces et des matériaux bidimensionnels, démontrant ses utilisations diverses et sa valeur potentielle dans l'optique et la science des matériaux.
