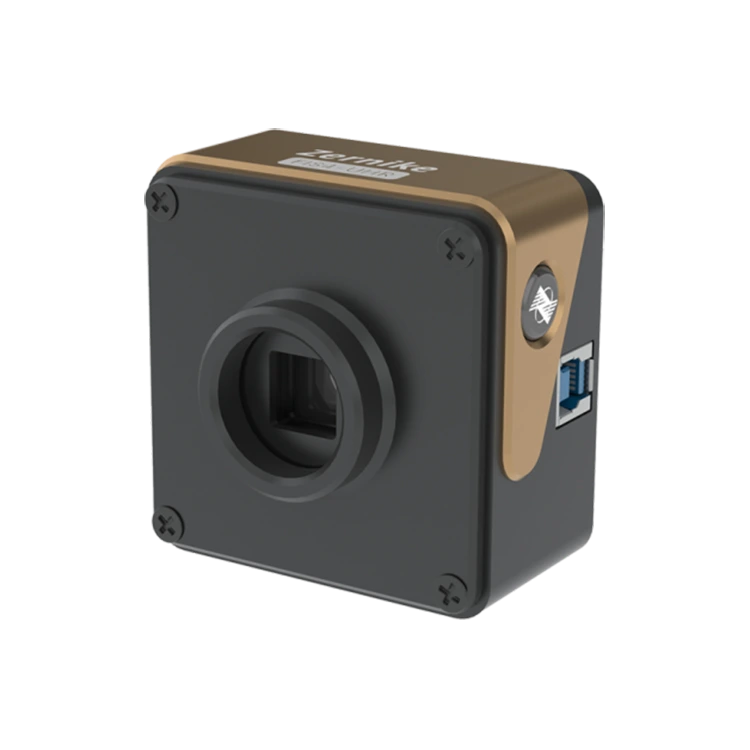

Détecteur Wavelromoft FIS4 UHR

Dans le domaine de la détection du front d'onde, le détecteur de front d'onde Bojiong Fis4 UHR représente un saut technologique significatif. Par rapport aux capteurs traditionnels de Microlens Hartmann, Bojiong obtient non seulement une percée substantielle dans le nombre de points de phase, offrant des caractéristiques de détail plus fines et plus riches, mais montre également des performances supérieures dans la bande passante adaptative et la plage dynamique.  Cela signifie que le détecteur de front d'onde Bojiong Fis4 UHR est capable de gérer une gamme plus large et plus complexe de besoins de mesure et de conditions environnementales, ce qui a permis aux utilisateurs de flexibilité et d'applicabilité de mesure sans précédent.

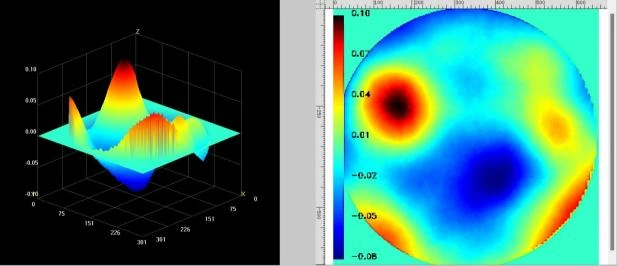

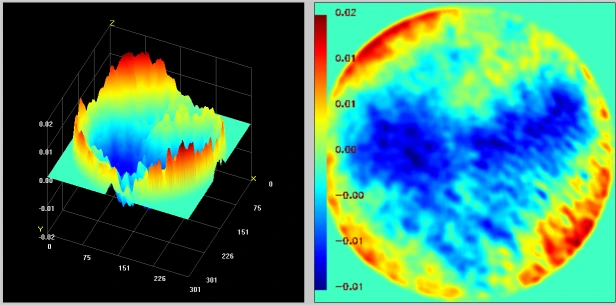

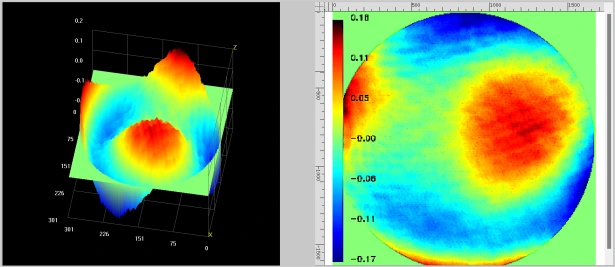

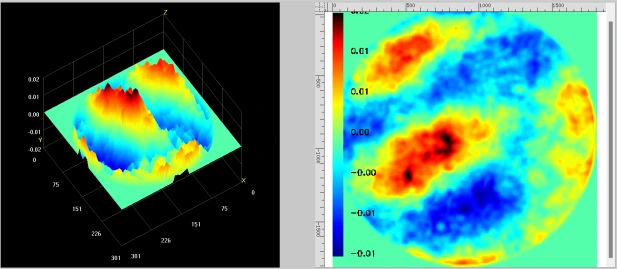

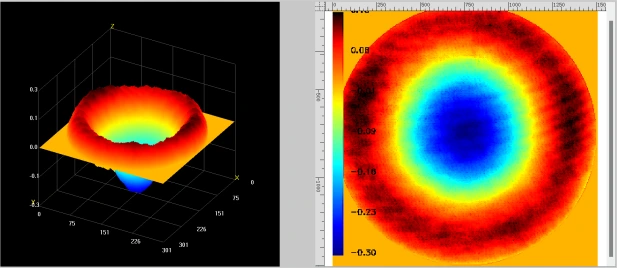

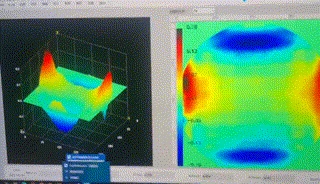

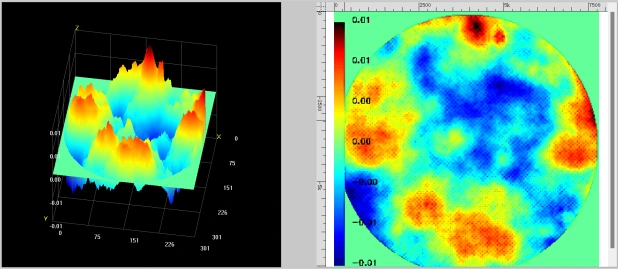

La résolution de définition ultra-élevée du capteur Bojiong atteint 512 × 512 (262 144 points de phase), complétée par sa large réponse spectrale de 400 à 900 nanomètres, garantissant une précision et une fiabilité élevée dans diverses conditions optiques. En outre, il prend en charge l'affichage de 5 images de résultats 3D en temps réel pleine résolution, fournissant aux utilisateurs une rétroaction de mesure dynamique immédiate, améliorant considérablement l'efficacité du travail. Le choix du détecteur de front d'onde Bojiong Fis4 UHR signifie choisir une solution de détection du front d'onde avec une plus grande résolution, une plage plus large et une plus grande efficacité.

Spécifications:

Fonctionnalité:

◆ 100% développé au niveau national

◆ Résolution ultra-élevée de 512 × 512 (262144) points de phase

◆ auto-interférence légère à un seul chemin, aucune lumière de référence requise

◆ Bande large spectre 400 nm ~ 900 nm

◆ Résolution de phase élevée RMS 2NM

◆ Résistance aux vibrations extrêmement forte, pas besoin d'isolement des vibrations optiques

◆ Avec une conception de suppression des franges laser

◆ Soutenir les poutres collimatées et les grandes poutres convergentes NA

  Application:

Ce détecteur de front d'onde Bojiong Fis4 UHR utilisé dans la détection du front d'onde du faisceau laser, l'optique adaptative, la mesure de la forme de surface, l'étalonnage du système optique, la détection de la fenêtre optique, le plan optique, la mesure de la forme de surface sphérique, la détection de rugosité de surface.

  Détails:

Le détecteur Bojiong Fis4 UHR Wavefront a été développé par une équipe de professeurs de l'Université Zhejiang et de l'Université technologique de Nanyang, Singapour. Il utilise la technologie de diffraction à quatre ondes codé à quatre ondes pour atteindre l'auto-interférence en front d'onde à canal unique. L'interférence se produit à la position du plan d'image arrière, avec de faibles exigences sur la cohérence de la source lumineuse et aucun décalage de phase. Les systèmes d'imagerie ordinaires peuvent obtenir une mesure interférométrique. Il a une résistance aux chocs ultra-élevé et une stabilité ultra-élevée, et peut atteindre une mesure de précision au niveau du nanomètre sans isolement des vibrations. Par rapport au capteur Hartmann à tableau des microlens, il a plus de points de phase, une plage de bande adaptative plus large, une plage dynamique plus grande et un prix inférieur.

Il vise à aider la recherche scientifique et le développement de scène industrielle de haute précision. Une résolution plus élevée peut fournir des informations plus détaillées dans la détection du front d'onde. Résolution ultra-élevée 512 × 512 (262144) Points de phase, réponse spectrale de 400 à 900 nm de large, 5 images de détection de front de front d'onde en temps réel, fournissant micro-contour, etc.
