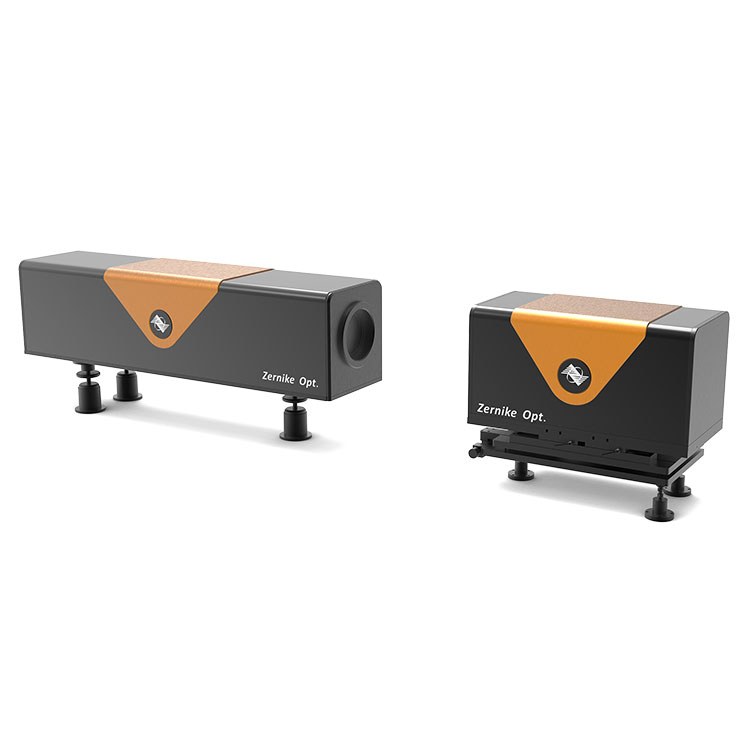

Interféromètre à champ d'écoulement transitoire

Le lancement de l'interféromètre à champ d'écoulement transitoire BOJIONG fournit un soutien technique solide pour l'étude des phénomènes physiques, l'optimisation de la conception, la simulation et la prévision des avions, l'amélioration de la sécurité et de la fiabilité et l'amélioration de l'efficacité des vols. Il convient à une variété de caméras d'échantillonnage pour besoins spéciaux, à la technologie d'imagerie par fluorescence dans le domaine de la biologie, ainsi qu'à des caméras à rayures et à diverses caméras à grande vitesse dans le domaine de l'acquisition d'images à grande vitesse.

De plus, notre capteur d'interférence externe à quatre ondes développé indépendamment (FIS4 External In, FIS4-EX1) projette le réseau codé sur la caméra dédiée de l'utilisateur via un système d'imagerie 4f, offrant ainsi une flexibilité et une efficacité d'accès externe. Cette conception innovante élargit encore la gamme d'applications de l'interféromètre à champ d'écoulement transitoire, ce qui en fait un outil de mesure de haute précision indispensable dans la recherche scientifique et les domaines industriels.

Spécification de l'article

Caractéristique de l'interféromètre à champ d'écoulement transitoire BOJIONG

【Anti-interférence】

Le système de mesure du front d'onde de l'aberration optique du champ d'écoulement à grande vitesse utilise un système moderne d'interférence de cisaillement à modulation de phase spatiale à chemin commun, dont la porteuse linéaire supprime efficacement les interférences environnementales externes.

【Détection numérique haute résolution et grande distorsion】

Le système d'acquisition d'images CCD a une résolution allant jusqu'à 1 280 × 1 024 pixels, permettant une détection numérique précise grâce à une transmission de données à grande vitesse, adaptée à la détection de haute résolution, de porteuse hautement linéaire et de grande distorsion. Le système fournit des résultats scientifiques et détaillés de diagnostic du front d’onde à grande vitesse.

【Acquisition de signal à grande vitesse】

Équipé d'un laser DPSS proche infrarouge qui peut fonctionner en continu ou en mode impulsionnel dans des états transitoires et intégraux, permettant une acquisition de signal à grande vitesse avec une fréquence d'images maximale d'au moins 450 Hz. Développé et équipé d'un système d'acquisition de signaux synchrones externes pour assurer une acquisition synchrone des signaux entre la cible du champ à débit variable et le détecteur à grande vitesse.

 Application de l'interféromètre à champ d'écoulement transitoire BOJIONG

Cet interféromètre à champ d'écoulement transitoire BOJIONG Convient aux caméras d'échantillonnage avec diverses exigences particulières, diverses techniques d'imagerie par fluorescence dans le domaine de la biologie et dans le domaine de l'acquisition d'images à grande vitesse, les caméras à rayures et diverses caméras à grande vitesse sont couramment utilisées.

Détails de l'interféromètre à champ d'écoulement transitoire BOJIONG

Module logiciel professionnel

◆Interface logicielle conviviale comprenant l'affichage de la topographie 3D, l'affichage de la carte de contour, PV, RMS, POW et autres affichages numériques

◆Affichage d'acquisition dynamique en temps réel, facile à observer dynamiquement les changements de forme d'onde 3D

◆La zone de mesure peut être librement sélectionnée ronde et carrée et peut être librement ajustée après sélection

◆Il peut mesurer la courbe de valeur de hauteur et calculer la rugosité de la région et d'autres paramètres numériques en tirant sur le fil

Interféromètre à champ d'écoulement transitoire BOJIONG développé par une équipe de professeurs de l'Université du Zhejiang et de l'Université technologique de Nanyang à Singapour, cette technologie est brevetée en Chine et utilise les principes de diffraction et d'interférence pour obtenir une interférométrie avancée à cisaillement latéral à quatre ondes. Il offre une excellente sensibilité de détection et des performances anti-vibrations, permettant des mesures interférométriques dynamiques en temps réel et à grande vitesse sans avoir besoin d'isolation vibratoire, avec une fréquence d'images supérieure à 10 images par seconde.

Le capteur FIS4 est réputé pour sa résolution de phase ultra-élevée de 512 × 512 (atteignant 260 000 points de phase). Il dispose d'une large plage de mesure, de 200 nanomètres à 15 micromètres, avec une sensibilité de mesure allant jusqu'à 2 nanomètres et une répétabilité de mesure meilleure que 1/1000λ (RMS). Ces caractéristiques rendent le capteur FIS4 largement applicable dans divers domaines, notamment l'analyse de la qualité du faisceau laser, la détection du champ d'écoulement plasma, la surveillance en temps réel de la distribution du champ d'écoulement à grande vitesse, l'évaluation de la qualité d'image des systèmes optiques, la mesure de profil microscopique et l'imagerie de phase quantitative. de cellules biologiques.
